引言
线性规划研究如何在线性约束下优化线性目标函数。饲料配比、混合物配方和生产安排等问题，都可以通过决策变量、目标函数与约束条件建立模型。模型的可行域描述所有满足要求的方案，目标函数则用于比较这些方案的成本或收益。

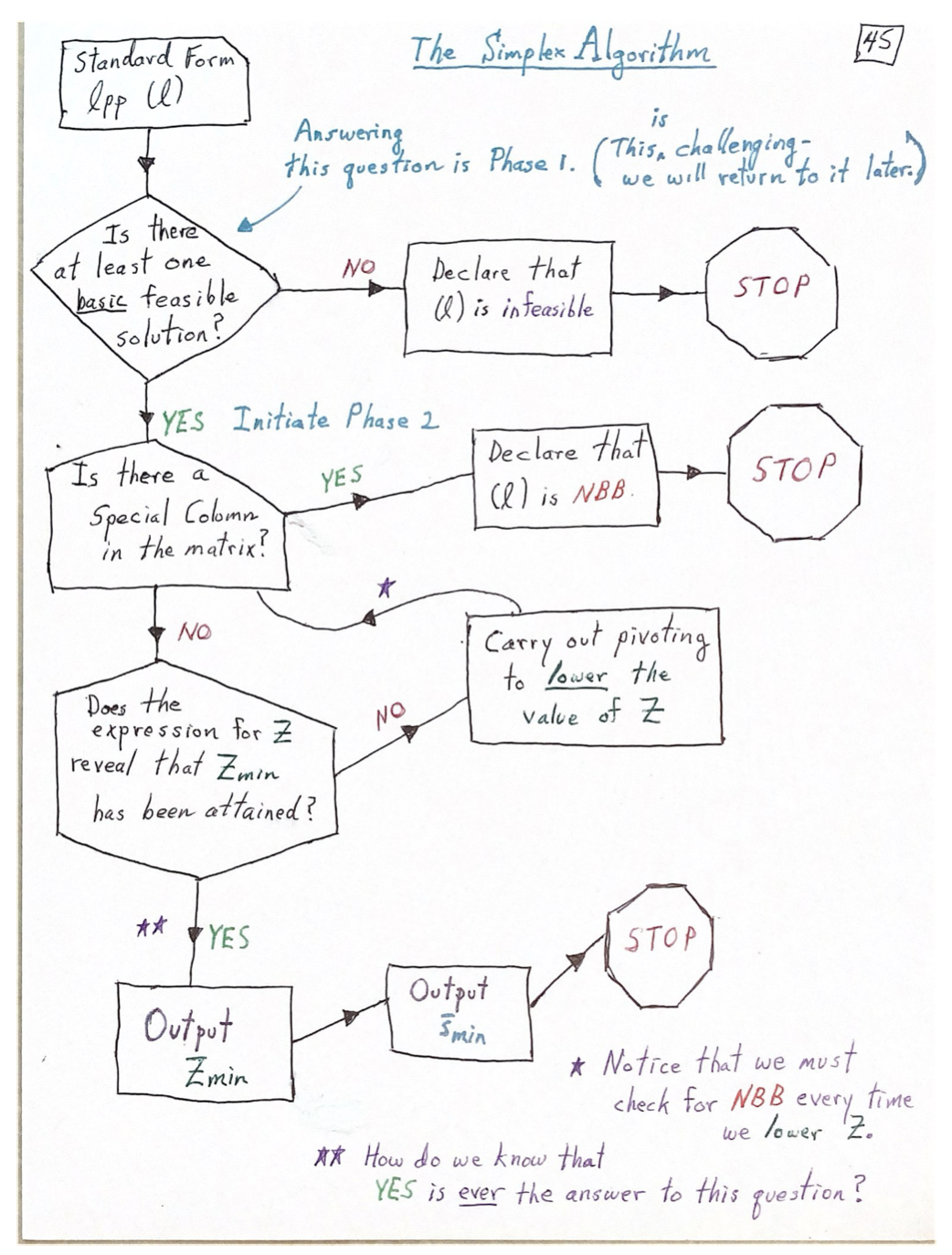

单纯形法将几何上的顶点与代数上的基本可行解联系起来，通过换基逐步优化目标。理解这一方法，需要掌握线性方程组、标准形式、约化成本和最小比值检验。两阶段法进一步解决初始可行基的寻找问题，并在计算过程中处理不可行、目标无下界、退化和冗余约束等情况。
记号与目标行
向量默认是列向量，\(x\geq 0\) 表示每个分量均非负。标准形式写为
\[ \min Z=c^T x,\qquad Ax=b,\quad x\geq 0. \]

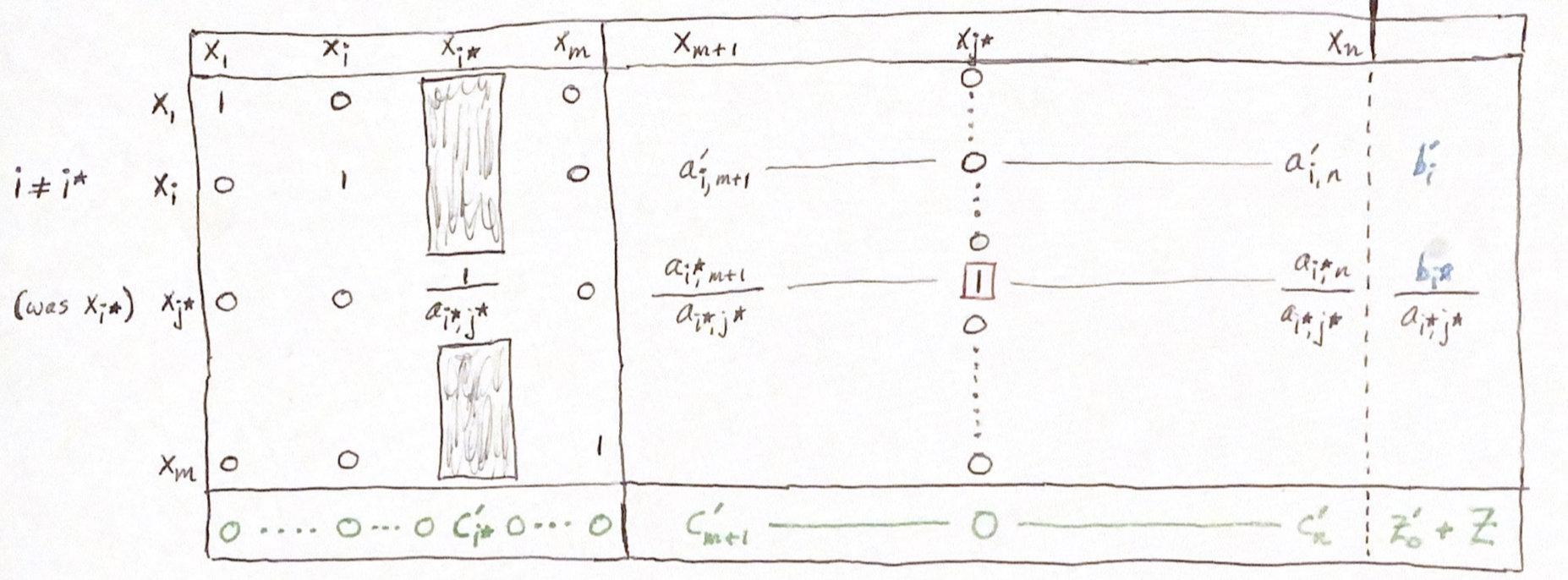

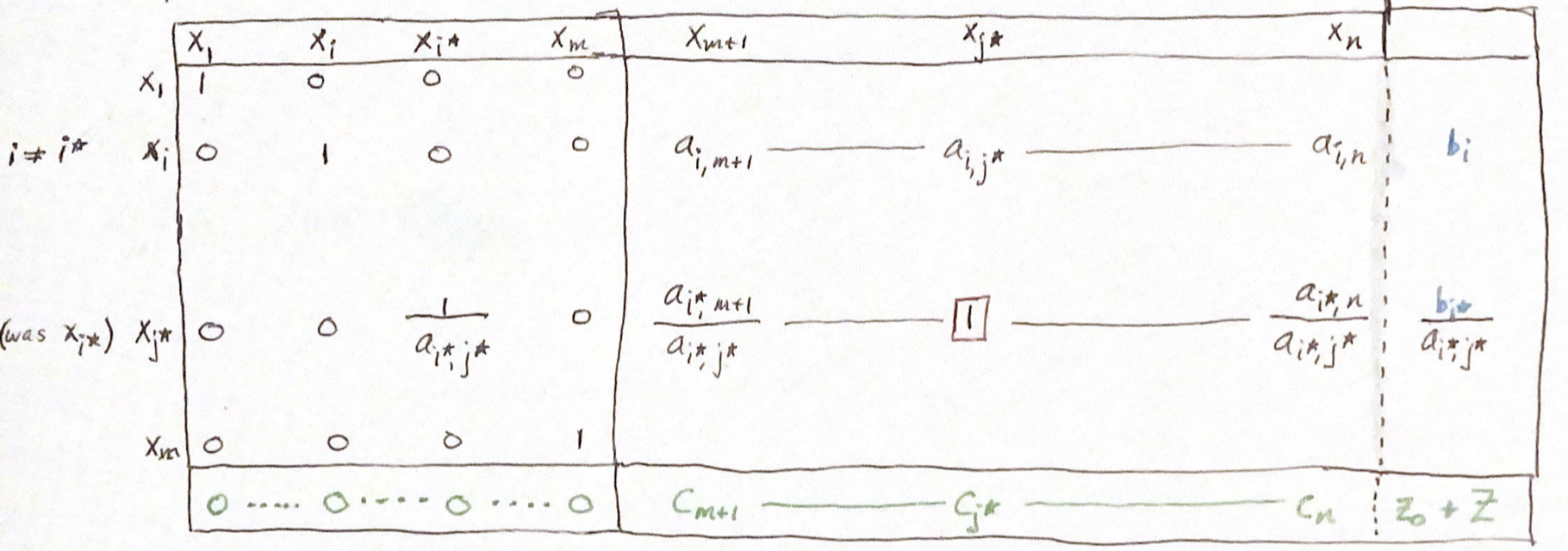

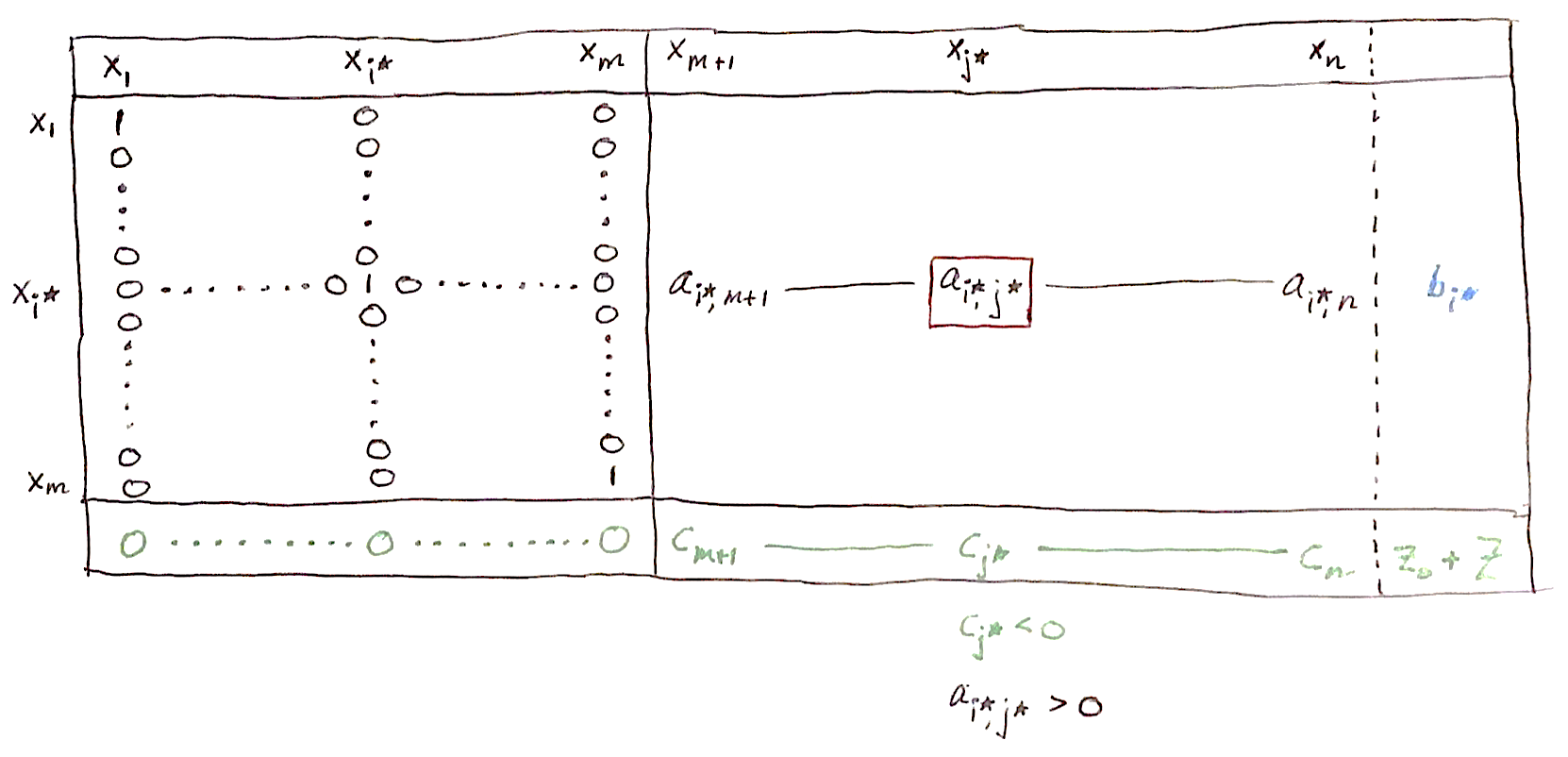

单纯形表中的目标行为
\[ \sum_{j\in N}\bar c_jx_j=Z-Z_0, \qquad\text{即}\qquad Z=Z_0+\sum_{j\in N}\bar c_jx_j. \]
其中 \(N\) 是非基变量的下标集，\(\bar c_j\) 是当前的 reduced cost（约化成本），\(Z_0\) 是当前基本解的目标值。最小化问题依据 \(\bar c_j\) 的符号选择进入变量与判断最优性。Phase 1 的辅助目标 \(w\) 也采用这一目标行形式。定理与手写图中的另一种记号为 \(Z=\sum c_jx_j-z_0\)，其中 \(c_j\) 是当前约化成本，\(-z_0=Z_0\)。
Lecture 0：Linear algebra as prerequisite
0.1 线性方程组与维度
Systems of Linear Equations
核心形式
\[ Ax = b \]
\(A\) 是 \(m \times n\) 矩阵；
\(x\) 是 \(n \times 1\) 矩阵；
\(b\) 是 \(m \times 1\) 矩阵。
这说明维度dimension必须匹配
\[ (m \times n)(n \times 1) = (m \times 1) \]
在Optimization里的意义：我们会说
\[ Ax = b,\ x \geq 0 \]
这就是feasible region的等式约束部分。
0.2 Elementary row operations（初等行变换）
Row Operations
三种EROs
缩放一行
\[ R_{i} \leftarrow cR_{i},\ c \neq 0 \]
行加法
\[ R_i\leftarrow R_i+cR_j,\qquad i\neq j \]
交换两行
\[ R_{i} \leftrightarrow R_{j} \]
Pivoting：通过EROs把若干列变成单位向量。比如，我们考虑矩阵
\[ A = \begin{bmatrix} 2 & 1 \\ 4 & 3 \end{bmatrix} \]
Step 1：对第一列进行pivoting
选一个非0元素，\(a_{11} = 2\)，这是pivot element。
把它变成1，通过ERO 1（\(R_{1} \leftarrow \frac{1}{2}R_{1}\)），我们得到：
\[ \begin{bmatrix} 1 & \frac{1}{2} \\ 4 & 3 \end{bmatrix} \]
用它消掉同列其他元素，通过ERO 2（\(R_{2} \leftarrow R_{2} - 4R_{1}\)），我们得到：
\[ \begin{bmatrix} 1 & \frac{1}{2} \\ 0 & 1 \end{bmatrix} \]
Step 2：继续 pivot 第二列，我们得到
\[ \begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix} = \begin{bmatrix} e_{1} & e_{2} \end{bmatrix} \]
0.3 \(\mathbb R^m\) 与标准基向量
\(\mathbf{R}^{\mathbf{m}}\) 与 Unit Vector
\(\mathbb{R}^{m}\)的定义
\[ \mathbb{R}^{m} = \{(c_{1},\ldots,c_{m}):c_{i} \in \mathbb{R}\} \]
\(m\) 维实向量空间。
每个元素是长度为 \(m\) 的列向量。
比如：\((1,2,3) \in \mathbb{R}^{3}\)。
Unit Vector：在 \(\mathbb{R}^{m}\) 中，
\[ e_{1},\ e_{2},\ldots,e_{m} \]
第 \(i\) 个位置是1，其余全是0。
比如在 \(\mathbb{R}^{3}\) 中：
\[ e_{1} = \left\lbrack \begin{array}{r} 1 \\ 0 \\ 0 \end{array} \right\rbrack,\qquad e_{2} = \left\lbrack \begin{array}{r} 0 \\ 1 \\ 0 \end{array} \right\rbrack,\qquad e_{3} = \left\lbrack \begin{array}{r} 0 \\ 0 \\ 1 \end{array} \right\rbrack \]
为什么Unit Vector很重要：因为它们构成standard basis，并且任何向量都可以写成linear combination的形式。
\[ x = x_{1}e_{1} + x_{2}e_{2} + \cdots + x_{m}e_{m} \]
标准基向量 \(e_1,\ldots,e_m\) 都是单位向量；一般的单位向量只要求欧氏长度为 \(1\)，不一定仅有一个非零分量。
0.4 Reduced row echelon form（RREF，简化行阶梯形）
Reduced Echelon Form (RREF)
RREF的要求
每个非零行的 leading entry（第一个非零元素）是 1。
每个主元所在列其他元素为 0。
主元从上到下向右移动（像楼梯）。
允许全零行；所有全零行必须排列在非零行下方。
Lecture 1：Definitions and examples of linear programming
1.1 饲料问题：从文字到模型
Translating Our Problem
故事情节：农场主每天要喂牛群，必须满足最低营养需求
营养 A：至少 60 units
营养 B：至少 84 units
营养 C：至少 72 units
可以买两种饲料：
\(F_{1}\)：每磅含 \(A = 3,B = 7,C = 3\)，价格 10 cents/磅
\(F_{2}\)：每磅含 \(A = 2,B = 2,C = 6\)，价格 4 cents/磅
决策：每天买多少磅各饲料，使得营养达标且总成本最小。
Definition 1 — Decision Variables
Decision Variables的定义：Decision Variables是模型中由我们选择或控制的未知量，也就是我们要知道和计算的variables。
在本题中，我们可以设
\[ \left\{ \begin{array}{r} x_1=\text{购买 }F_1\text{ 的磅数} \\ x_2=\text{购买 }F_2\text{ 的磅数} \end{array} \right. \]
并且，很显然 \(x_{1} \geq 0,x_{2} \geq 0\)。
Definition 2 — Objective Function
Objective Function的定义：Objective Function是一个关于Decision Variables的函数，用来表示我们要优化（最大化或最小化）的目标。
在本题中，我们想要最小化总成本，因此我们的Objective Function是
\[ C\left( x_{1},x_{2} \right) = 10x_{1} + 4x_{2} \]
我们的目标是
\[ \min{10x_{1} + 4x_{2}} \]
Definition 3 — Constraints
Constraints的定义：Constraints是对Decision Variables施加的限制条件，通常用等式或不等式表示，描述必须满足的要求。
在本题中，我们本质上就是需要考虑营养需求
A的需求：\(3x_{1} + 2x_{2} \geq 60\)；
B的需求：\(7x_{1} + 2x_{2} \geq 84\)；
C的需求：\(3x_{1} + 6x_{2} \geq 72\)；
Non-negativity constraints：\(x_{1} \geq 0,\ x_{2} \geq 0\)。
完整的LPP：在本题设定下，完整的LPP就是
\[ \min{10x_{1} + 4x_{2}} \text{s.t. } \]
\[ \left\{ \begin{aligned} & 3x_{1} + 2x_{2} \geq 60 \\ & 7x_{1} + 2x_{2} \geq 84 \\ & 3x_{1} + 6x_{2} \geq 72 \\ & x_{1} \geq 0,x_{2} \geq 0 \end{aligned} \right. \]
1.2 Feasible region（可行域）与顶点
Feasible Region and Solving the LPP
Feasible Region
定义：所有满足约束的点 \((x_{1},\ x_{2})\) 构成集合，叫 feasible region。而由于 \(x_{1},\ x_{2} \geq 0\)，因此 feasible region 位于第一象限及其坐标轴上。
如何在图里画出和找到Feasible Region
Step 1: 把每个“≥”约束画成一条边界线
先把Constraints写成等式
\[ \begin{aligned} L_{1}:3x_{1} + 2x_{2} & = 60 \\ L_{2}:7x_{1} + 2x_{2} & = 84 \\ L_{3}:3x_{1} + 6x_{2} & = 72 \end{aligned} \]
写成斜截式（方便看斜率）
\[ \begin{aligned} L_{1}: & x_{2} = - \frac{3}{2}x_{1} + 30 \\ L_{2}: & x_{2} = - \frac{7}{2}x_{1} + 42 \\ L_{3}: & x_{2} = - \frac{1}{2}x_{1} + 12 \end{aligned} \]
Step 2: “≥”到底是线的哪一侧？
逐条代入测试点 \((0,0)\)：三个左侧均为 \(0\)，小于对应右端，因此本题每个可行半平面都位于原点的另一侧。由于三条约束中的 \(x_2\) 系数均为正，解出 \(x_2\) 后，满足“≥”的一侧就是对应直线的上方及直线本身。一般约束也应通过测试点或解不等式判断可行侧。

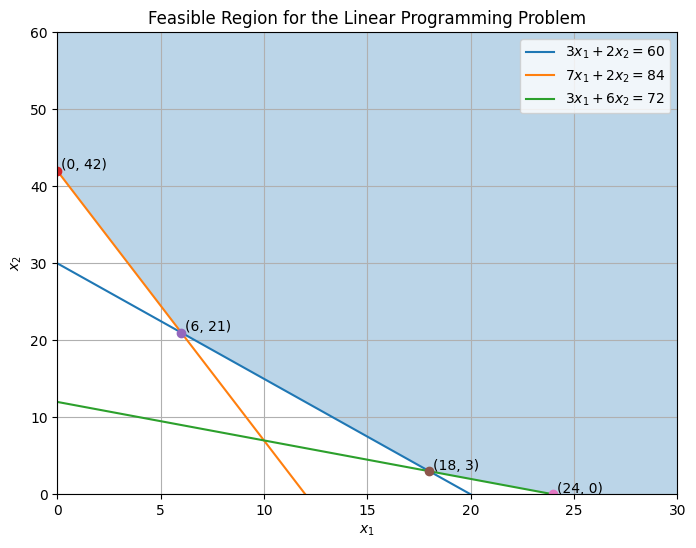

本题的Feasible Region如下
Feasible Region的Vertices
线性规划的几何核心：本题这样的可行多面体含有顶点，若目标有有限最优值，则至少有一个最优顶点。多重最优时，整条边或更高维的面都可能最优；一般情形也可能有最优射线。
因此我们先计算几条线的交点
交点1：
\[ \left\{ \begin{aligned} & 3x_{1} + 2x_{2} = 60 \\ & 7x_{1} + 2x_{2} = 84 \end{aligned} \right. \Rightarrow 4x_{1} = 24 \Rightarrow x_{1} = 6 \]
\[ 3 \cdot 6 + 2x_{2} = 60 \Rightarrow 18 + 2x_{2} = 60 \Rightarrow x_{2} = 21 \]
\[ P_{1,2} = (6,21) \]
交点2：
\[ \left\{ \begin{aligned} & 3x_{1} + 2x_{2} = 60 \\ & 3x_{1} + 6x_{2} = 72 \end{aligned} \right. \Rightarrow 4x_{2} = 12 \Rightarrow x_{2} = 3 \]
\[ 3x_{1} + 6 = 60 \Rightarrow x_{1} = 18 \]
\[ P_{1,3} = (18,3) \]
交点3：
\[ \left\{ \begin{array}{rlr} & 7x_{1} + 2x_{2} = 84 \\ & 3x_{1} + 6x_{2} = 72 & \end{array} \right. \Rightarrow (10,7) \]
但是 \((10,7)\) 不满足 \(L_{1}\) 的约束（\(3x_{1} + 2x_{2} \geq 60\)）
\[ 3(10) + 2(7) = 44 < 60 \]
所以 \((10,7)\) 是infeasible的。
坐标轴上的顶点
在 \(x_{1} = 0\)上：三个约束给出 \(x_{2} \geq 30,42,12\)，所以最小可行点是 \((0,\ 42)\)。
在 \(x_{2} = 0\) 上：三个约束给出 \(x_{1} \geq 20,12,24\)，所以最小可行点是 \((24,\ 0)\)。
我们的结论
\[ (0,42),(6,21),(18,3),(24,0) \]
1.3 Iso-cost lines（等成本线）与最优解
Iso-Cost lines：我们如何才能找到最优？
Iso-Cost lines：就是把Objective Function的目标值设置为常数 C，求出Iso-Cost lines和对应的斜率。
在本题中
\[ 10x_{1} + 4x_{2} = C \Rightarrow x_{2} = - \frac{10}{4}x_{1} + \frac{C}{4} = - \frac{5}{2}x_{1} + \frac{C}{4} \]
\[ m = - \frac{5}{2} \]
如何找到最优？
Iso-Cost lines往左下推就是在减少成本。
最优会出现在边界/顶点：如果 \(\left( x_{1},x_{2} \right)\)在可行域内部，你总能沿着“让成本下降的方向”（大致向左下）走一小步，还保持可行，同时让 \(10x_{1} + 4x_{2}\)变小，所以内部点不可能最优。

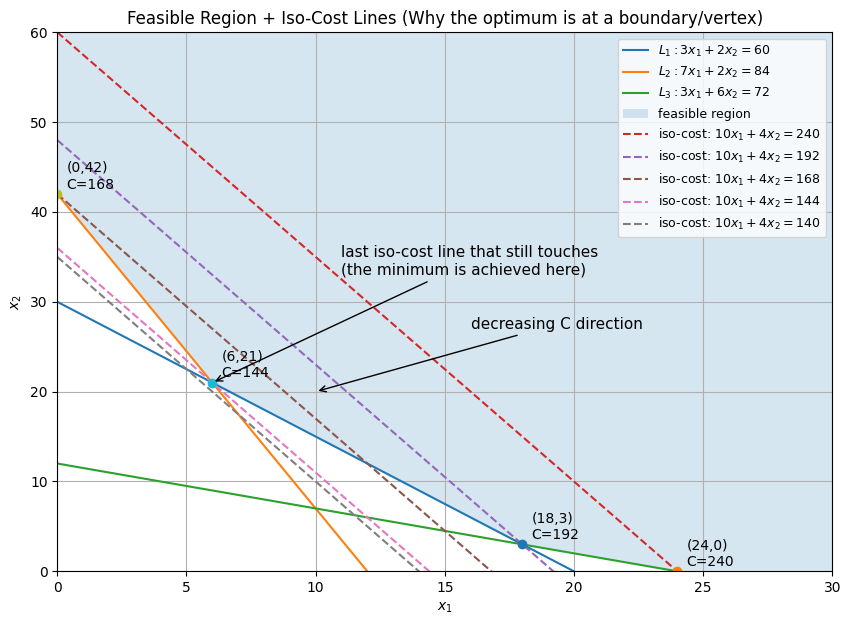

方法1 — 等成本线画图法：我们可以画出等成本线的图。最后接触Feasible Region的那条Iso-Cost lines就是最优的Iso-Cost line
你看图里几条等成本线：
C=240 还能穿过可行域；
C=192 还能穿过；
C=168 还能穿过；
C=144 仍然还能碰到可行域（恰好在 (6,21) 接触）；
但 C=140 已经完全在可行域外面了（碰不到蓝色区域）。
方法2 — 等成本线法
在本题的几何设定中，可行域是三条直线上方半平面的交，目标沿右上方向增大。对于下边界上的可行顶点，若目标等成本线斜率夹在两条实际相邻边的斜率之间，并且成本增加方向朝向可行域，则该点最优。斜率比较必须结合可行侧、相邻边和优化方向。
如何计算
计算Iso-Cost lines斜率：\(m = - \frac{5}{2}\)。
计算所有约束线斜率：\(m_{1} = - \frac{3}{2},\ m_{2} = - \frac{7}{2},\ m_{3} = - \frac{1}{2}\)。
\(x_{1}=0\) 是竖直边界，其斜率未定义；\(x_{2}=0\) 是水平边界，斜率为 \(0\)。竖直方向应单独处理。
按大小排序
\[ 0 > - \frac{1}{2} > - \frac{3}{2} > - \frac{5}{2} > - \frac{7}{2} \]
在本题的可行下边界上找到夹住等成本线斜率的相邻两条边，再确认其交点满足全部约束，即可得到最优点。这里就是 \(m_{1} = - \frac{3}{2}\) 和 \(m_{2} = - \frac{7}{2}\) 的交点。
方法3 — 顶点枚举法（最终用这个验证）：把所有Vertices代入目标函数，最符合objective的那个点就是
在本题中，我们可得
\[ (0,42):C = 10(0) + 4(42) = 168 \]
\[ (6,21):10(6) + 4(21) = 144 \]
\[ (18,3):10(18) + 4(3) = 192 \]
\[ (24,0):10(24) = 240 \]
因此我们可得，\(\min C = 144\) at (6,21)。

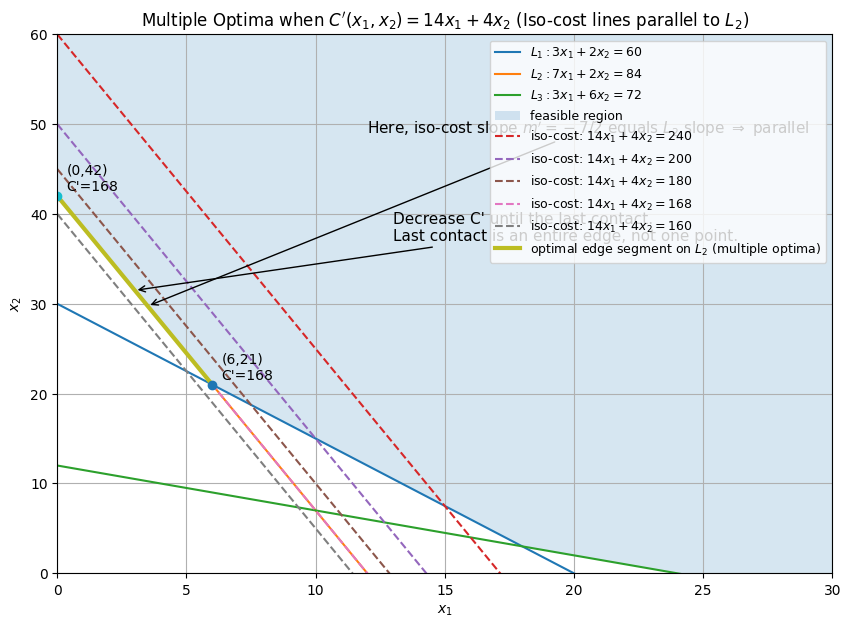

1.4 与边界平行：多重最优
如果Iso-Cost lines斜率和约束边界平行怎么办？
Example：把 \(F_{1}\)的单价从 10 cents 提到 14 cents
\[ C'(x_{1},x_{2}) = 14x_{1} + 4x_{2} \]
\[ m' = - \frac{14}{4} = - \frac{7}{2} \]
这恰好等于 \(L_{2}\) 的斜率 \(m_{2} = - \frac{7}{2}\)。

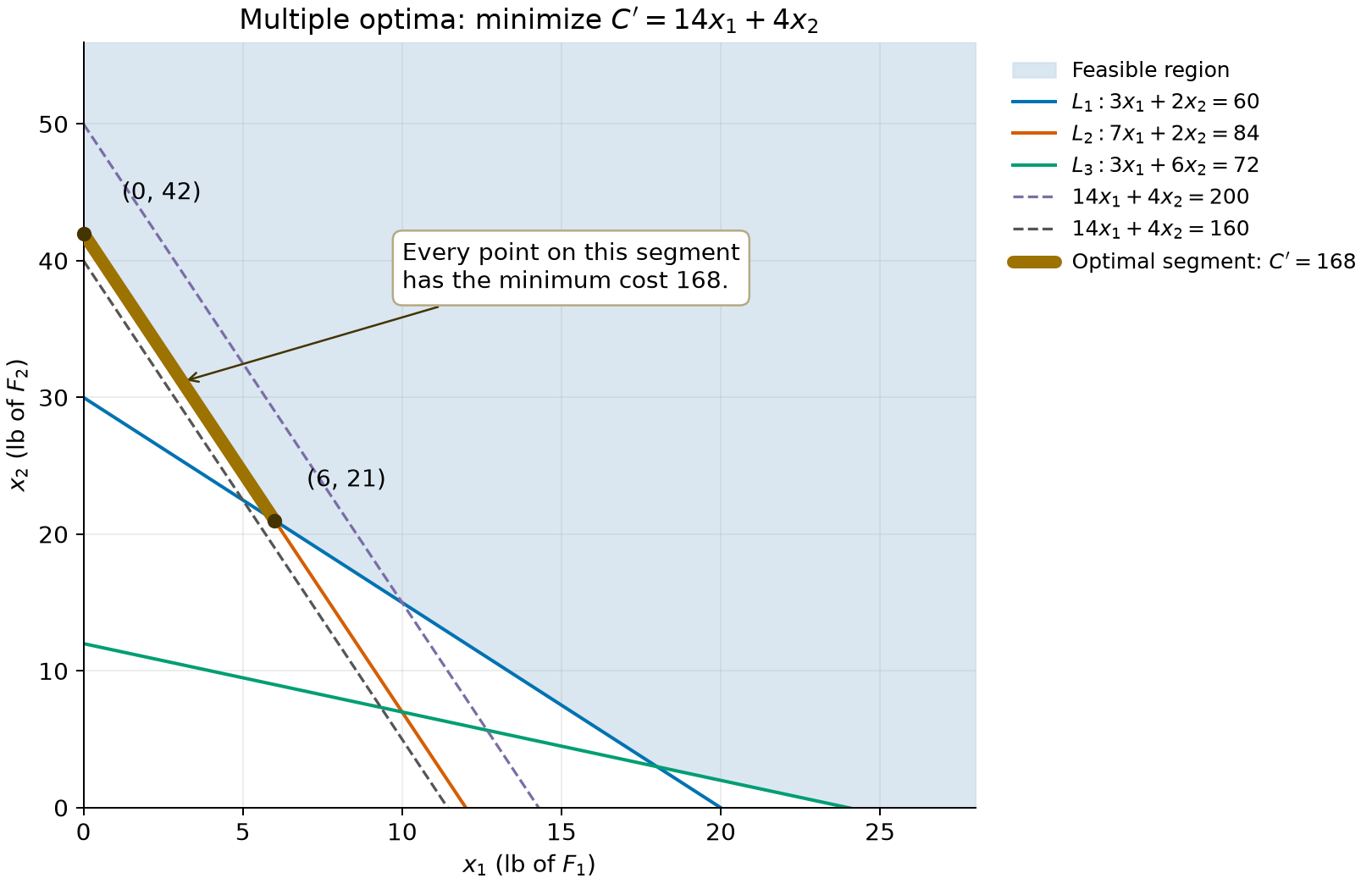

这意味着：当我们把Iso-Cost line往左下推到“最后接触”时，它不是碰到一个点，而是沿着 \(L_{2}\)的某一段边界整段贴住可行域。
所以连线段上每个点成本都一样 ⇒ 无穷多个最优解。
最优线段的两个端点为 \((0,42)\) 与 \((6,21)\)。沿该线段，\(7x_1+2x_2=84\)，故 \(C'=14x_1+4x_2=168\)。可行点满足 \(C'\geq168\)，因此这条线段上的每一点都最优。
1.5 混合物问题：固定总量与比例
Second Example of LPP
背景信息：你是一个生产商，需要做一种最终产品（比如饲料、化学混合物等）。我们要用2个原料来混合。我们的目标是用这两种原料混出一个满足质量要求的产品，同时成本最低。
| 原料 | G1含量 | G2含量 | 价格 |
|---|---|---|---|
| \(B_{1}\) | 60% | 10% | $0.8 / 磅 |
| \(B_{2}\) | 20% | 50% | $0.6 / 磅 |
你生产出来的“最终混合物”必须满足：
至少 30% 是 G1；
至少 26% 是 G2。
转化为数学语言/求解
Decision Variables：设
\[ \left\{ \begin{array}{r} x_1=\text{使用 }B_1\text{ 的磅数} \\ x_2=\text{使用 }B_2\text{ 的磅数} \end{array} \right. \]
Constraints：为了确定最低单位成本的配方，固定一个 \(100\) 磅批次，即 \(x_1+x_2=100\)。这一归一化使总成本直接对应配方的单位成本；百分比约束本身也可写成线性不等式。若不规定正的总产量而直接最小化总成本，就无法表达生产固定数量产品的要求。
\(60\%\left( x_{1} \right) + 20\%\left( x_{2} \right) \geq 30\%\left( x_{1} + x_{2} \right) = 30\ \rightarrow 3x_{1} + x_{2} \geq 150\ (L_{1})\)
\(10\%\left( x_{1} \right) + 50\%\left( x_{2} \right) \geq 26\%\left( x_{1} + x_{2} \right) = 26\ \rightarrow x_{1} + 5x_{2} \geq 260\ (L_{2})\)
\(x_{1} + x_{2} = 100\ (L_{3})\)
Objective与等成本线斜率
\[ \min{C'(x_{1},x_{2})} = 0.8x_{1} + 0.6x_{2} \]
\[ 0.8x_{1} + 0.6x_{2} = C \Rightarrow x_{2} = - \frac{0.8}{0.6}x_{1} + \frac{C}{0.6} \Rightarrow m = - \frac{4}{3} \]
计算Constraints斜率（把 \(x_{1}\) 当 \(x\)）
\(L_{1}:\ 3x_{1} + x_{2} = 150 \rightarrow x_{2} = - 3x_{1} + 150 \rightarrow m_{1} = - 3\)
\(L_{2}:\ x_{1} + 5x_{2} = 260 \rightarrow 5x_{2} = - x_{1} + 260 \rightarrow x_{2} = - \frac{1}{5}x_{1} + 52 \rightarrow m_{2} = - \frac{1}{5}\)
\(L_{3}:x_{1} + x_{2} = 100 \rightarrow x_{2} = - x_{1} + 100 \rightarrow m_{3} = - 1\)
Feasible Region本质上是在 \(x_{1} + x_{2} = 100\) 线上。
寻找Vertices
\(L_{1}\)和\(L_{2}\)
计算得出结果：\((35,\ 45)\)
检查是否在feasible region，不在\(x_{1} + x_{2} = 100\)线上。
\(L_{1}\)和\(L_{3}\)
计算得出结果：\((25,\ 75)\)
检查是否在feasible region，成功。
\(L_{2}\)和\(L_{3}\)
计算得出结果：\((60,\ 40)\)
检查是否在feasible region，成功。
我们没有坐标轴端点了，因为其不在feasible region中。

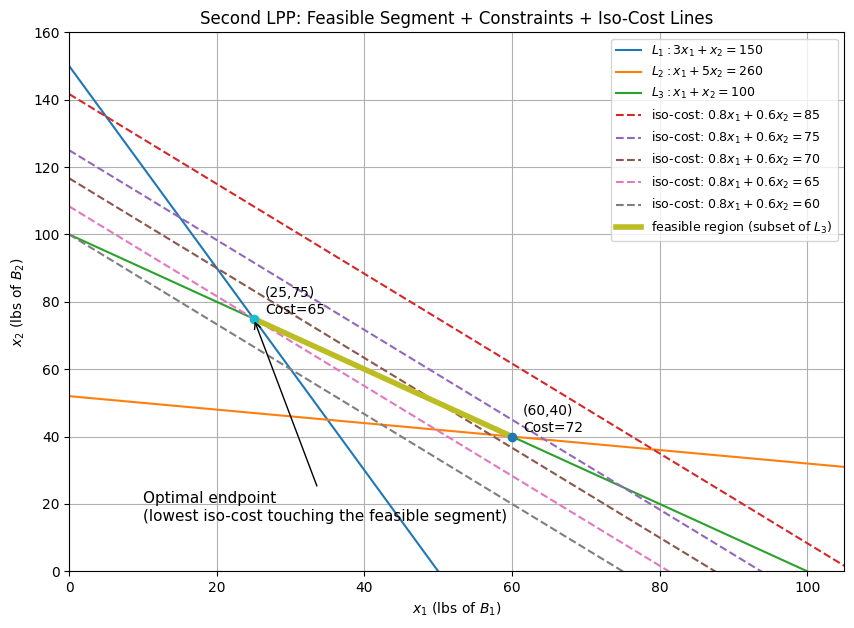

等成本线法找optimal
我们有的斜率：\(m_{1} = - 3,\ m_{2} = - \frac{1}{5},\ m_{3} = - 1,\ m = - \frac{4}{3}\)
排序结果
\[ - \frac{1}{5} > - 1 > - \frac{4}{3} > - 3 \]
说明目标斜率夹在 \(L_{1}\)与 \(L_{3}\)之间，最优点位于\((25,\ 75)\)。
通过顶点枚举法验证
\[ \begin{array}{r} C'(25,75) = 0.8 \cdot 25 + 0.6 \cdot 75 = 20 + 45 = 65 \\ C'(60,40) = 0.8 \cdot 60 + 0.6 \cdot 40 = 48 + 24 = 72 \end{array} \]
因此最优就是\((25,\ 75)\)。
也可直接代入总量等式逐步验证：\(x_2=100-x_1\)，第一条营养约束给出 \(2x_1+100\geq150\)，即 \(x_1\geq25\)；第二条给出 \(500-4x_1\geq260\)，即 \(x_1\leq60\)。于是 \(25\leq x_1\leq60\)，而 \(C=60+0.2x_1\) 随 \(x_1\) 增大，故最优配方为 \((25,75)\)。
1.6 家具生产问题：连续 LP 与整数规划
Third Example of LPP（整数版本操作过程）
背景信息：一家家具店在一个生产周期内要生产两种产品：
Chair（椅子）：每把利润 $70
Sofa（沙发）：每个利润 $60
但生产受到三类资源限制：
Fabric（布料）：总共 96 yards
Wood（木材）：总共 90 units
Labor（人工）：总共 120 hours
| 产品 | 布料Yards | 木材Units | 人工Hours |
|---|---|---|---|
| Chair | 3 | 6 | 9 |
| Sofa | 8 | 5 | 4 |
目标：在不超过资源的前提下，使总利润最大。
转化为数学语言/求解（正常做法/连续LP解法）
Decision Variables：设
\[ \left\{ \begin{array}{r} x_1=\text{生产 chairs 的数量} \\ x_2=\text{生产 sofas 的数量} \end{array} \right. \]
Constraints：我们看到是资源上限，因此是\(\leq\)
布料：\(3x_{1} + 8x_{2} \leq 96\ (L_{1})\)
木材：\(6x_{1} + 5x_{2} \leq 90\ (L_{2})\)
人工：\(9x_{1} + 4x_{2} \leq 120\ (L_{3})\)
Non-negativity constraints：\(x_{1} \geq 0,\ x_{2} \geq 0\)
Objective与等成本线斜率
\[ \max{P(x_{1},\ x_{2})} = 70x_{1} + 60x_{2} \]
\[ P = 70x_{1} + 60x_{2} \Rightarrow 60x_{2} = P - 70x_{1} \Rightarrow x_{2} = \frac{P}{60} - \frac{7}{6}x_{1} \Rightarrow m = - \frac{7}{6} \]
计算Constraints斜率（把 \(x_{1}\) 当 \(x\)）
\(L_{1}:\ 3x_{1} + 8x_{2} = 96 \rightarrow 8x_{2} = 96 - 3x_{1} \rightarrow x_{2} = 12 - \frac{3}{8}x_{1} \rightarrow m_{1} = - \frac{3}{8}\)
\(L_{2}:\ 6x_{1} + 5x_{2} = 90 \rightarrow 5x_{2} = 90 - 6x_{1} \rightarrow x_{2} = 18 - \frac{6}{5}x_{1} \rightarrow m_{2} = - \frac{6}{5}\)
\(L_{3}:\ 9x_{1} + 4x_{2} = 120 \rightarrow 4x_{2} = 120 - 9x_{1} \rightarrow x_{2} = 30 - \frac{9}{4}x_{1} \rightarrow m_{3} = - \frac{9}{4}\)
坐标轴边界
\(L_{v}:\ x_{1} = 0\)（y轴）
\(L_{h}:\ x_{2} = 0\)（x轴）
寻找Vertices
\(L_{1}\)和\(L_{2}\)
计算得出结果：\(\left( \frac{80}{11},\frac{102}{11} \right)\)
检查是否在feasible region，我们检查\(L_{3}\)，成功
\[ 9\left( \frac{80}{11} \right) + 4\left( \frac{102}{11} \right) = \frac{1128}{11} \leq 120 \]
\(L_{2}\)和\(L_{3}\)
计算得出结果：\(\left( \frac{80}{7},\frac{30}{7} \right)\)
检查是否在feasible region，我们检查\(L_{1}\)，成功
\(L_{1}\)和\(L_{3}\)
计算得出结果：\(\left( \frac{48}{5},\frac{42}{5} \right)\)
检查是否在feasible region，我们检查\(L_{2}\)，失败
\(L_{v}\)和\(L_{H}\)
计算得出结果：\((0,0)\)，成功
\(L_{v}\)和\(L_{1}\)
计算得出结果：\((0,12)\)，成功
\(L_{H}\)和\(L_{3}\)
计算得出结果：\(\left( \frac{40}{3},0 \right)\)，成功
以此类推，剩下的坐标轴交点都失败了。因此我们有
\[ (0,0),(0,12),\left( \frac{80}{11},\frac{102}{11} \right),\left( \frac{40}{3},0 \right),\left( \frac{80}{7},\frac{30}{7} \right) \]
我们计算profit，会发现\(\left( \frac{80}{11},\frac{102}{11} \right)\)达到了最大利润，但是我们无法生产出这样的产品，因为 \(x_{1}\)和 \(x_{2}\) 必须是整数。
1.7 家具问题的整数枚举法
整数解法
Step 0：先写清楚整数版问题
\[ \max P = 70x_{1} + 60x_{2} \]
\[ \text{s.t. }\left\{ \begin{aligned} & 3x_{1} + 8x_{2} \leq 96 \\ & 6x_{1} + 5x_{2} \leq 90 \\ & 9x_{1} + 4x_{2} \leq 120 \\ & x_{1} \geq 0,x_{2} \geq 0 \\ & x_{1},x_{2} \in \mathbb{Z} \end{aligned} \right. \]
Step 1：枚举一个variable，比如我们枚举 \(x_{1}\)。因为如果你让 \(x_{1}\)取一个整数值，剩下的所有约束都会变成 对 \(x_{2}\)的限制，你就能直接算出 \(x_{2}\)的最大可行整数
Step 2：给 \(x_{1}\) 找到一个区间
随便选择一个约束，比如 \(9x_{1} + 4x_{2} \leq 120\)
因为\(x_{2} \geq 0\)，所以\(4x_{2} \geq 0\)，那么
\[ 9x_{1} \leq 120 \Rightarrow x_{1} \leq \frac{120}{9} = 13.\overline{3} \]
由于 \(x_{1} \in \mathbb{Z}\)且 \(x_{1} \geq 0\)，得到
\[ x_{1} \in \{ 0,1,2,\ldots,13\} \]
Step 3：固定一个 \(x_{1}\)，把每条约束变成 \(x_{2}\)的上界
约束1：\(3x_{1} + 8x_{2} \leq 96\)
\[ x_{2} \leq \frac{96 - 3x_{1}}{8} = u_{1}(x_{1}) \]
约束2：\(6x_{1} + 5x_{2} \leq 90\)
\[ x_{2} \leq \frac{90 - 6x_{1}}{5} = u_{2}(x_{1}) \]
约束3：\(9x_{1} + 4x_{2} \leq 120\)
\[ x_{2} \leq \frac{120 - 9x_{1}}{4} = u_{3}(x_{1}) \]
Step 4：把三个上界取最小，得到连续意义下的最大可行 \(x_{2}\)。因为 \(x_{2}\)要同时满足三条上界，所以最终上界是最紧的那个
\[ b(x_{1}) = \min{\{ u_{1}(x_{1}),u_{2}(x_{1}),u_{3}(x_{1})\}} \]
Step 5：加入整数性 → 用 floor 取最大可行整数 \(x_{2}\)
\[ x_{2} = \left\lfloor b(x_{1}) \right\rfloor \]
Step 6：枚举全部 \(x_{1}\)，逐个计算候选点与利润
| \(x_1\) | \(u_1\) | \(u_2\) | \(u_3\) | \(b\) | \(x_2\) | 候选点 | 利润 \(P\) |
|---|---|---|---|---|---|---|---|
| 0 | 12.000 | 18.0 | 30.00 | 12.000 | 12 | \((0,12)\) | 720 |
| 1 | 11.625 | 16.8 | 27.75 | 11.625 | 11 | \((1,11)\) | 730 |
| 2 | 11.250 | 15.6 | 25.50 | 11.250 | 11 | \((2,11)\) | 800 |
| 3 | 10.875 | 14.4 | 23.25 | 10.875 | 10 | \((3,10)\) | 810 |
| 4 | 10.500 | 13.2 | 21.00 | 10.500 | 10 | \((4,10)\) | 880 |
| 5 | 10.125 | 12.0 | 18.75 | 10.125 | 10 | \((5,10)\) | 950 |
| 6 | 9.750 | 10.8 | 16.50 | 9.750 | 9 | \((6,9)\) | 960 |
| 7 | 9.375 | 9.6 | 14.25 | 9.375 | 9 | \((7,9)\) | 1030 |
| 8 | 9.000 | 8.4 | 12.00 | 8.400 | 8 | \((8,8)\) | 1040 |
| 9 | 8.625 | 7.2 | 9.75 | 7.200 | 7 | \((9,7)\) | 1050 |
| 10 | 8.250 | 6.0 | 7.50 | 6.000 | 6 | \((10,6)\) | 1060 |
| 11 | 7.875 | 4.8 | 5.25 | 4.800 | 4 | \((11,4)\) | 1010 |
| 12 | 7.500 | 3.6 | 3.00 | 3.000 | 3 | \((12,3)\) | 1020 |
| 13 | 7.125 | 2.4 | 0.75 | 0.750 | 0 | \((13,0)\) | 910 |
Step 7：得到结果
\[ \left( x_{1},x_{2} \right) = (10,6),\ P = 1060 \]
Lecture 2：General form and standard form
2.1 General form（一般形式）
General Form of LPP
故事情节：农场主每天要喂牛群，必须满足最低营养需求
营养 A：至少 60 units
营养 B：至少 84 units
营养 C：至少 72 units
可以买两种饲料：
\(F_{1}\)：每磅含 \(A = 3,B = 7,C = 3\)，价格 10 cents/磅
\(F_{2}\)：每磅含 \(A = 2,B = 2,C = 6\)，价格 4 cents/磅
决策：每天买多少磅各饲料，使得营养达标且总成本最小。
General Form of a LPP
标准定义：Optimize \(c_{1}x_{1} + c_{2}x_{2} + \ldots + c_{n}x_{n}\), where \(c_{1},\ c_{2},\ldots,c_{n}\in \mathbb{R}\), subject to
\[ a_{1,1}x_{1} + a_{1,2}x_{2} + \ldots + a_{1,n}x_{n}\ \sim_{1}\ b_{1} \]
\[ a_{2,1}x_{1} + a_{2,2}x_{2} + \ldots + a_{2,n}x_{n}\ \sim_{2}\ b_{2} \]
\[ \vdots \]
\[ a_{i,1}x_{1} + a_{i,2}x_{2} + \ldots + a_{i,n}x_{n}\ \sim_{i}\ b_{i} \]
\[ \vdots \]
\[ a_{m,1}x_{1} + a_{m,2}x_{2} + \ldots + a_{m,n}x_{n}\ \sim_{m}\ b_{m} \]
where
“optimize” is either “minimize” or “maximize”.
All \(a_{i,j}\in \mathbb{R}\) and \(b_{1},\ldots b_{m}\in \mathbb{R}\).
For each \(i\), \(1 \leq i \leq m\) and \(\sim_{i}\) is either \(\geq ,\ \leq\) or \(=\).
For each \(j\), \(1 \leq j \leq n\) either \(x_{j} \geq 0\) or \(x_{j}\in \mathbb{R}\).
一些定义：
Decision Variables are the unknowns that we choose or control in the model.
The linear function \(c_{1}x_{1} + c_{2}x_{2} + \cdots + c_{n}x_{n}\)is called the objective function and “Optimize” is either “Minimize” or “Maximize”.
The relation
\[ a_{i1}x_{1} + a_{i2}x_{2} + \cdots + a_{in}x_{n} \sim_{i}b_{i} \]
is called the i-th constraint.
The number of variables is \(n\).
The number of constraints is \(m\).
Example（参考上述故事情节）：Optimize (Minimize) \(10x_{1} + 4x_{2}\), subject to
\[ \left\{ \begin{aligned} & 3x_{1} + 2x_{2} \geq 60 \\ & 7x_{1} + 2x_{2} \geq 84 \\ & 3x_{1} + 6x_{2} \geq 72 \\ & x_{1} \geq 0,x_{2} \geq 0 \end{aligned} \right. \]
2.2 Standard form（标准形式）
Standard Form of LPP
定义
标准定义：A LPP is in Standard Form if
“Optimize” is “Minimize”.
Each \(\sim_{i}\) is \(=\) (all constraints are equalities).
For each \(j\), \(x_{j} \geq 0\) (all variables are non-negative).
完整数学表示：Minimize \(c_{1}x_{1} + c_{2}x_{2} + \cdots + c_{n}x_{n}\) subject to \(x_{j} \geq 0\), \(1 \leq j \leq n\) and
\[ a_{i1}x_{1} + a_{i2}x_{2} + \cdots + a_{in}x_{n} = b_{i} \]
矩阵形式：It is convenient, efficient and productive to use the matrix formulation.
\[ \text{Minimize }\overline{c}^{T}\overline{x} \]
\[ \text{subject to }\overline{x} \geq 0 \]
\[ A\overline{x} = \overline{b} \]
这里 \(\overline c\)、\(\overline x\)、\(\overline b\) 均按列向量理解，目标 \(\overline c^T\overline x\) 是标量。非负条件允许变量等于零。
2.3 从一般形式到标准形式
如何把General Form转化为Standard Form — 三个 transformation 技术：
≤ —— 加 slack variable
≥ —— 减 surplus variable
Unrestricted —— 拆成两个非负变量
\[ x = x^{+} - x^{-},x^{+},x^{-} \geq 0 \]
Example 1
原问题：\(\text{Minimize }Z\left( x_{1},x_{2},x_{3} \right) = 3x_{1} + 2x_{2} + 4x_{3}\), subject to
\[ \begin{aligned} 30x_{1} + 100x_{2} + 85x_{3} & \leq 2500 \\ 6x_{1} + 2x_{2} + 3x_{3} & \geq 90 \\ x_{j} & \geq 0 \end{aligned} \]
转化为Standard Form
对于\(30x_{1} + 100x_{2} + 85x_{3} \leq 2500\)，我们发现是 \(\leq\)，因此加 slack variable \(x_{4}\)。
\[ 30x_{1} + 100x_{2} + 85x_{3} + x_{4} = 2500 \]
对于\(6x_{1} + 2x_{2} + 3x_{3} \geq 90\)，我们发现是 \(\geq\)，因此是减 surplus variable \(x_{5}\)。
\[ 6x_{1} + 2x_{2} + 3x_{3} - x_{5} = 90 \]
我们获得新变量 \(x_{4}\) 和 \(x_{5}\)，并要求 \(x_4,x_5\geq0\)；它们在目标函数中的系数均为 \(0\)。
Example 2
原问题：\(\text{Minimize }Z(x_{1},x_{2}) = 2x_{1} - x_{2}\), subject to
\[ \begin{aligned} & x_{1} + x_{2} \geq 3 \\ & 2x_{1} - x_{2} \leq 4 \\ & x_{1} \geq 0,x_{2} \in \mathbb{R}\text{ (unrestricted)} \end{aligned} \]
转化为Standard Form
Step 1：我们把 \(x_{2}\) 用两个非负变量表示
\[ x_{2} = x_{2}^{+} - x_{2}^{-},x_{2}^{+} \geq 0,x_{2}^{-} \geq 0 \]
Step 2：代入目标函数
\[ Z = 2x_{1} - (x_{2}^{+} - x_{2}^{-}) = 2x_{1} - x_{2}^{+} + x_{2}^{-} \]
Step 3：代入约束
约束1：\(x_{1} + x_{2} \geq 3 \Rightarrow x_{1} + (x_{2}^{+} - x_{2}^{-}) \geq 3\)
约束2：\(2x_{1} - x_{2} \leq 4 \Rightarrow 2x_{1} - (x_{2}^{+} - x_{2}^{-}) \leq 4 \Rightarrow 2x_{1} - x_{2}^{+} + x_{2}^{-} \leq 4\)
Step 4：把不等式转成等式（slack / surplus）
\[ \text{Minimize }Z(x_{1},x_{2}^{+},x_{2}^{-},s_{1},s_{2}) = 2x_{1} - x_{2}^{+} + x_{2}^{-} \]
\[ \begin{aligned} \text{subject to } & x_{1} + x_{2}^{+} - x_{2}^{-} - s_{1} = 3 \\ & 2x_{1} - x_{2}^{+} + x_{2}^{-} + s_{2} = 4 \\ & x_{1},x_{2}^{+},x_{2}^{-},s_{1},s_{2} \geq 0 \end{aligned} \]
等价转换：任何线性规划都可转成标准形式，并通过换元关系还原原变量与目标值。
转换前后：
只添加 slack/surplus 变量时，新增变量由原变量唯一决定，可行解一一对应；自由变量拆分时，同一个原变量可能有多个非负拆分表示。
只添加零成本变量或按等式代入时，目标函数值相同；若把最大化改为最小化，需要将目标取负，并在报告最优值时还原符号。
原问题和标准形式的最优解通过变量转换及投影对应。
只添加 slack/surplus 变量的可行解对应是 bijection（双射）。自由变量拆分则通常是多对一映射：\((x_j^++t,x_j^-+t)\) 对所有 \(t\geq0\) 都表示同一个差值。下图区分单射、满射与双射；双射对应每个元素恰有一个原像。
Example（\(\text{Minimize }Z\left( x_{1},x_{2},x_{3} \right) = 3x_{1} + 2x_{2} + 4x_{3}\)）
原问题：\((12,10,4)\)
满足约束
\(Z = 36 + 20 + 16 = 72\)
对应到新变量
\[ x_{4} = 2500 - 1700 = 800 \]
\[ x_{5} = 104 - 90 = 14 \]
我们得到 \((12,10,4,800,14)\)
标准形式 → 原问题
反过来\((12,10,4,800,14)\)，可以满足约束。
投影回\((12,10,4)\)，同样成立。
2.4 等式解集与可行域
下文将等式系统 \(Ax=b\) 记为 \((*)\)，将附有目标函数与非负约束的标准形式 LP 记为 \((\ell)\)。
Feasible / Feasible Region
Recall
Standard Form of LPP是
\[ \text{Minimize }\overline{c}^{T}\overline{x} \]
\[ \text{subject to }\overline{x} \geq 0 \]
\[ A\overline{x} = \overline{b} \]
例子（饲料问题 → Standard Form）
原问题
\[ \min 10x_{1} + 4x_{2} \]
\[ \text{s.t. }\left\{ \begin{aligned} & 3x_{1} + 2x_{2} \geq 60 \\ & 7x_{1} + 2x_{2} \geq 84 \\ & 3x_{1} + 6x_{2} \geq 72 \\ & x_{1},x_{2} \geq 0 \end{aligned} \right. \]
Standard Form of LPP
\[ \left\{ \begin{aligned} & 3x_{1} + 2x_{2} - s_{1} = 60 \\ & 7x_{1} + 2x_{2} - s_{2} = 84 \\ & 3x_{1} + 6x_{2} - s_{3} = 72 \\ & x_{1},x_{2},s_{1},s_{2},s_{3} \geq 0 \end{aligned} \right. \]
我们写出矩阵形式
\[ x = \left( \begin{array}{r} x_{1} \\ x_{2} \\ s_{1} \\ s_{2} \\ s_{3} \end{array} \right) \in \mathbb{R}^{5},c = \left( \begin{array}{r} 10 \\ 4 \\ 0 \\ 0 \\ 0 \end{array} \right), \]
\[ A = \begin{pmatrix} 3 & 2 & - 1 & 0 & 0 \\ 7 & 2 & 0 & - 1 & 0 \\ 3 & 6 & 0 & 0 & - 1 \end{pmatrix},b = \left( \begin{array}{r} 60 \\ 84 \\ 72 \end{array} \right). \]
定义 \(S\)：先只看等式系统 \(Ax = b\)
定义：We let \(S\) be the solution set of (*). Technically speaking,
\[ S\overset{def}{=}\{(s_{1},\ldots,s_{n}) \in \mathbb{R}^{n}:a_{i1}s_{1} + \cdots + a_{in}s_{n} = b_{i},\forall i\} \]
也就是矩阵形式
\[ S = \{\overline{s} \in \mathbb{R}^{n}:A\overline{s} = \overline{b}\}. \]
Example：饲料问题的 \(S\)
\[ S = \left\{ (x_{1},x_{2},s_{1},s_{2},s_{3}) \in \mathbb{R}^{5}:\begin{array}{r} 3x_{1} + 2x_{2} - s_{1} = 60 \\ 7x_{1} + 2x_{2} - s_{2} = 84 \\ 3x_{1} + 6x_{2} - s_{3} = 72 \end{array} \right\}. \]
定义 \(S^{\geq}\)：把非负限制加进去
\[ S^{\geq}\overset{def}{=}\{\overline{s} \in S:s_{j} \geq 0,\forall j\}. \]
\(S^{\geq}\) = 同时满足
等式系统 \(Ax = b\)
非负限制 \(x \geq 0\)
这就是标准形式 LP 的“合法解空间”。
Example：饲料问题的 \(S^{\geq}\)
\[ S^{\geq} = \left\{ (x_{1},x_{2},s_{1},s_{2},s_{3}) \in \mathbb{R}^{5}:\begin{array}{r} 3x_{1} + 2x_{2} - s_{1} = 60 \\ 7x_{1} + 2x_{2} - s_{2} = 84 \\ 3x_{1} + 6x_{2} - s_{3} = 72 \\ x_{1},x_{2},s_{1},s_{2},s_{3} \geq 0 \end{array} \right\}. \]
这就是这道题的 feasible region。
Feasible Solutions / Feasible Region / Feasible LPP
定义
Elements of \(S^{\geq}\)are called “feasible solutions of (*)”.（Feasible Solution就是 \(S^{\geq}\) 里的一个点。）
\(S^{\geq}\) is called the “feasible region of (ℓ)”.（Feasible Region就是集合 \(S^{\geq}\) 本身。）
and (ℓ) is said to be a feasible LPP if \(S^{\geq} \neq \varnothing\).（如果\(S^{\geq} \neq \varnothing\)，则为Feasible LPP。）
Example：我们随便挑一个满足原不等式的 \((x_{1},\ x_{2})\)，例如
\[ x_{1} = 12,\ x_{2} = 12 \]
检查原不等式
\(3(12) + 2(12) = 36 + 24 = 60 \geq 60\)
\(7(12) + 2(12) = 84 + 24 = 108 \geq 84\)
\(3(12) + 6(12) = 36 + 72 = 108 \geq 72\) 对应到标准形式的 surplus：
\[ s_{1} = 3x_{1} + 2x_{2} - 60 = 0 \]
\[ s_{2} = 7x_{1} + 2x_{2} - 84 = 24 \]
\[ s_{3} = 3x_{1} + 6x_{2} - 72 = 36 \]
所以点：
\[ (12,12,0,24,36) \in S^{\geq} \]
因此它是一个 feasible solution；而所有这样的点组成的集合就是 feasible region。并且因为我们已经找到了一个点，所以 \(S^{\geq} \neq \varnothing\)，本题是 feasible LPP。
2.5 求解 LP 的三种结果
如何解Standard Form LPP
Solving (ℓ)
我们之前已经了解了Standard Form LPP的标准定义，了解了有关Solution的定义。现在我们要了解如何solve Standard Form LPP。
Step 1：先判断 \(S^{\geq}\)是否为空
如果可行域空：infeasible，问题无解（在约束下没有任何合法点）。
如果可行域不为空，我们继续，也就是其是一个Feasible LPP。
Step 2
情况一：存在最优解，也就是我们要find \({\overline{s}}_{\min} \in S^{\geq}\)satisfying for \(\overline{c}^{T}{\overline{s}}_{\min} \leq \overline{c}^{T}\overline{s}\) every \(\overline{s} \in S^{\geq}\)，数学形式化写法就是
\[ x^{*} \in S^{\geq}\text{s.t. }c^{T}x^{*} \leq c^{T}x,\forall x \in S^{\geq}. \]
这就是“解”这个 LP 的精确定义。
情况二：no such \({\overline{s}}_{\min}\)exists，也就是虽然可行，但目标函数没有最小值。该情况叫做Not Bounded Below。
Not Bounded Below
定义：A feasible Standard Form lpp for which \({\overline{s}}_{\min}\)does not exist is said to be “Not Bounded Below”.
\(S^{\geq} \neq \varnothing\)
但不存在最小点
目标函数可以趋向 \(- \infty\)
Example：现在有一个Standard Form LPP
\[ \begin{aligned} & \min{Z(x_{1},x_{2})} = x_{1} - 2x_{2} \\ & \text{s.t. }x_{1},x_{2} \geq 0 \\ & - x_{1} + x_{2} = 2 \end{aligned} \]
Step 1：求 \(S\)
\[ S = \{(x_{1},x_{2}) \in \mathbb{R}^{2}:\ - x_{1} + x_{2} = 2\} \]
我们也可以写成参数形式parametric representation：由 \(- x_{1} + x_{2} = 2\) 可得，\(x_{1} = x_{2} - 2\)。我们设 \(x_{2} = t\)，得到 \(\left( x_{1},x_{2} \right) = (t - 2,t)\)。因此
\[ S = \{(t - 2,t):t \in \mathbb{R}\} \]
Step 2：求 \(S^{\geq}\)
我们要求 \(x_{1} \geq 0,\ x_{2} \geq 0\)，代入可得 \(t - 2 \geq 0 \rightarrow t \geq 2\)。
\[ S^{\geq} = \{(t - 2,t):t \geq 2\} \]
Step 3：说明feasible。因为 \(t = 2 \Rightarrow (0,2) \in S^{\geq}\)，所以 \(S^{\geq} \neq \varnothing\)。这是一个Feasible LPP
Step 4：看目标函数
\[ Z\left( x_{1},x_{2} \right) = x_{1} - 2x_{2} \]
因此：
\[ Z(t) = (t - 2) - 2t = - 2 - t \]
Step 5：关键分析。我们发现当\(t \rightarrow \infty\)的时候，\(Z(t) \rightarrow - \infty\)。这feasible，但是不存在 \(s_{\min}\)
Minimum Value and Minimum Point
定义：A minimum point is any point that results in the minimum value.
在可行且具有有限最优值的情况下
minimum value 是唯一的
minimum point 可能多个（例如一条边）
但是比如
\[ \min Z = x_{1} + x_{2} \]
\[ x_{1} + x_{2} = 4,x \geq 0 \]
这个时候所有点都有 \(Z = 4\)，所以minimum value = 4（唯一），minimum point = 无穷多个。
如何解LPP？
我们之前已经有很多examples告诉我们如何手动解LPP，但是这只用于低维，也就是能画图，顶点少的情况。但是一旦100个变量，200个约束。我们就做不了了。
我们需要把“找顶点”的过程变成一个系统算法，这个算法就叫做simplex。
上述三类结果使用了线性规划的性质：线性目标在非空多面体上若有有限下界，就能取得最小值。NBB 更直接的定义是：对任意实数 \(M\)，都存在可行点使目标小于 \(M\)。可行域无界与目标无下界是两个不同的性质。
Lecture 3：Simplex algorithm 与标准形式的求解
3.1 Pivoting 的精确定义
Pivoting
如何 Solve a Standard Form LPP
表达方法切换：使用matrix formulation来表达Standard Form LPP。
\[ \left( \mathcal{l}' \right)min{Z(x)} = \overline{c}^{T}\overline{x} \text{s.t. }overline{x} \geq \overline{0},\ A'\overline{x} = \overline{b}' \]
解Standard Form LPP的方法叫做Simplex Algorithm，其是made up of a sequence of steps called ‘pivoting’ operations。
Pivoting
Notation and Concepts
Pivot Position：首先我们需要寻找/确定一个Pivot Position，我们用 \((r,c)\) 表示，这是第 \(r\) 行第 \(c\) 列的位置。
Pivot：该位置的数 \(a_{rc}\)，要求非0。
Pivot Row：第 \(r\) 行。
Pivot Column：第 \(c\) 列。
Pivoting的过程
Step 1：让 pivot 变成 1（归一化 pivot row）
\[ R_{r} \leftarrow \frac{1}{a_{rc}}R_{r} \]
Step 2：用这个 1 把 pivot column 的其它元素都消成 0
\[ R_{i} \leftarrow R_{i} - a_{ic}R_{r} \]
完成后，pivot column 会变成一个“单位列”：第r行是1，其他行是0。
Pivoting 不改变解集：因为这两步都是初等行变换（Gauss–Jordan row operations）。对等式系统 \(Ax = b\)来说，做初等行变换得到的是一个等价系统，解集完全相同
\[ \left\{ x:Ax = b \right\} = \{ x:A'x = b'\} \]
Example
\[ \left\{ \begin{aligned} & x_{1} + 2x_{2} + x_{3} = 4 \\ & 2x_{1} + x_{2} + 3x_{3} = 7 \end{aligned} \right. \]
Step 0：写成增广矩阵
\[ \lbrack A:b\rbrack = \begin{bmatrix} 1 & 2 & 1 & | & 4 \\ 2 & 1 & 3 & | & 7 \end{bmatrix} \]
Step 1：选 pivot position \(\left( r,c) = (1,1 \right)\)（第一行第一列的 1）
Step (i)：让 pivot 变 1。目前本身就是1，所以不变。
Step (ii)：消掉 pivot column 的其它元素（把第2行第1列的 2 消成 0）。
\[ R_{2} = \lbrack 2,1,3|7\rbrack - \lbrack 2,4,2|8\rbrack = \lbrack 0, - 3,1 \mid - 1\rbrack \]
\[ \begin{bmatrix} 1 & 2 & 1 & | & 4 \\ 0 & - 3 & 1 & | & - 1 \end{bmatrix} \]
Step 2：选 pivot position \(\left( 2,2 \right)\)（第二行第二列的 -3）
Step (i)：归一化 pivot row（让 pivot 变 1）
\[ R_{2} \leftarrow \frac{1}{- 3}R_{2} \]
\[ \begin{bmatrix} 1 & 2 & 1 & | & 4 \\ 0 & 1 & - \frac{1}{3} & | & \frac{1}{3} \end{bmatrix} \]
Step (ii)：用这个 1 消掉 pivot column 的其它元素（把第一行第二列的 2 消成 0）
\[ \begin{bmatrix} 1 & 0 & \frac{5}{3} & | & \frac{10}{3} \\ 0 & 1 & - \frac{1}{3} & | & \frac{1}{3} \end{bmatrix} \]
3.2 Basis、canonical system 与基本解
假设约束矩阵具有满行秩 \(m\)；若存在冗余等式，应先检查一致性并删除冗余行，或在 Phase 1 结束时清理。一个基由 \(m\) 个线性无关列组成。
Simplex到底在干什么
Canonical Form of an LPP
定义：\(A\overline{x} = \overline{b}\) is in Canonical Form with basis \(B = \{ x_{j_{1}},...,x_{j_{m}}\},\) if the columns of A indexed by \(x_{j1},x_{j2},\ldots,x_{jm}\) are the m unit vectors \(\overline{e_{1}},\ \overline{e_{2}},\ \overline{e_{3}},\ldots,\overline{e_{m}}\) of \(\mathbb{R}^{m}\) in some order.
解读：存在一组变量 \(B = \{ x_{j_{1}},...,x_{j_{m}}\}\)，使得 它们在矩阵 A 里的列 = 单位向量。也就是说
\[ A\lbrack:,j_{1}\rbrack,A\lbrack:,j_{2}\rbrack,...,A\lbrack:,j_{m}\rbrack = e_{1},e_{2},...,e_{m} \]
换句话说，canonical form = 在 \(A\) 的列中能找到 m 列组成单位矩阵（一个 \(m \times m\)的结构）。
Example：识别 canonical form
\(A = \begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix}\)，我们可以选\(B = \{ x_{1},x_{2}\}\)，这两列对应基变量 \(x_1,x_2\)，因为这两列可以组成单位矩阵 \(\begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix}\)。
\(A = \begin{bmatrix} 1 & 1 \\ 0 & 1 \end{bmatrix}\)，这不是canonical form，因为没有任何一组列可以组成\(\begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix}\)。
\(A = \begin{bmatrix} 1 & 0 & 0 & 2 & - 1 \\ 0 & 1 & 0 & 3 & 4 \\ 0 & 0 & 1 & - 2 & 5 \end{bmatrix}\)，我们可以选\(B = \{ x_{1},x_{2},x_{3}\}\)。这三列就是\(I_{3}\)，因此是canonical form。
\(A = \begin{bmatrix} 0 & 1 \\ 1 & 0 \end{bmatrix}\)，这也是canonical form。
Pivoting用法一 — Pivoting 可以改变矩阵，使其变成Canonical Form
目标：线性代数操作，造单位矩阵。
Example：\(\begin{bmatrix} 1 & 1 & 2 & 1 & | & 6 \\ 0 & 3 & 1 & 8 & | & 3 \end{bmatrix}\)
Step 1：判断canonical form，这不是canonical form
Step 2：进行pivoting
Step 2.1：选择pivot position，为\((\text{row }2,\text{ column }x_2)\)
Step 2.2：进行pivoting
\[ \begin{bmatrix} 1 & 0 & 5/3 & - 5/3 & | & 5 \\ 0 & 1 & 1/3 & 8/3 & | & 1 \end{bmatrix} \]
Basic Solution
定义：
The m variables \(x_{j1},x_{j2},\ldots,x_{jm}\) are called basic variables.
When the system \(A\overline{x} = \overline{b}\) is in canonical form with basis \(B = \{ x_{j1},x_{j2},\ldots,x_{jm}\}\). The associated basic solution is the element of S \({\overline{s}}_{B} = (s_{1},s_{2},\ldots,s_{n})\) satisfying
\(s_{j} = 0\) for \(j \notin \{ j_{1},j_{2},\ldots,j_{m}\}\). (all non-basic variables are set equal to 0).
For \(j \in \{ j_{1},j_{2},\ldots,j_{m}\}\), \(s_{j_{i}} =\) the right hand number in the row indexed by \(x_{j_{i}}\).
解读： Basic Solution就是这样一个向量 \(x\)，保证
所有非基变量设为 0
\[ x_j=0\quad\text{for non-basic indices }j \]
基变量直接由方程解出
\[ x_{j_{i}} = b_{i} \]
Example：\(A = \begin{bmatrix} 1 & 0 & 2 \\ 0 & 1 & 3 \end{bmatrix},b = \left\lbrack \begin{array}{r} 4 \\ 5 \end{array} \right\rbrack\)
Step 1：判断canonical form，选 \(B = \{ x_{1},x_{2}\}\)
Step 2：构造 Basic Solution
Non-basic variables：\(x_{3} = 0\)
代入方程可以得到
\[ \left\{ \begin{aligned} & x_{1} + 2(0) = 4 \\ & x_{2} + 3(0) = 5 \end{aligned} \right. \]
我们得到\(x_{1} = 4,\ x_{2} = 5\)，最终basic solution
\[ x = (4,5,0) \]
Basic Feasible Solution
定义：If \({\overline{s}}_{B} \in S^{\geq}\), then \({\overline{s}}_{B}\)is called a Basic Feasible Solution.
解读：如果这个 basic solution 刚好也满足 \(x \geq 0\)，那其就是Basic Feasible Solution。
Example：判断基本解的可行性
\(x = (3,0,0, - 7)\)，不是Basic Feasible Solution。
\(x=(0,3,7,0,2)\) 的各分量非负；若已知它是当前约束系统某个基对应的基本解，则它是 BFS。仅凭分量非负还需进一步检查等式和基本解条件。
令 \(A_B\) 为基列组成的可逆矩阵，则 \(x_B=A_B^{-1}b\)、\(x_N=0\)。可行域非空时存在 BFS；存在冗余等式时，基的规模应取独立约束数。
3.3 从不可行基本解到可行基本解：手工例子
Pivoting用法二 — Pivoting 可以改变 basis，尝试得到 Basic Feasible Solution
Example
\[ \left[\begin{array}{rrrr|r}1&0&2&7&29\\0&1&-1&-5&-11\end{array}\right] \]
Step 1：判断canonical form。选
\[ B = \{ x_{1},x_{2}\} \]
Step 2：读 basic solution
\(x_{3} = x_{4} = 0\)
\(x_{1} = 29,\ x_{2} = - 11\)
\[ {\overline{s}}_{B} = (x_{1},x_{2},x_{3},x_{4}) = (29, - 11,0,0) \]
Step 3：判断是否feasible。这里\(x_{2} = - 11 < 0\)，因此不feasible
Step 4：通过pivoting将其变feasible
Step 4.1：找到pivot position
在这个手工例子中，负基本变量 \(x_2=-11\) 对应第二行；该行 \(x_3,x_4\) 的系数分别为 \(-1,-5\)。可以尝试这两个非零主元，并在换基后检查全部基本变量是否非负。这种手工尝试不构成保证成功的一般 Phase 1 规则。
因此我们这里使用
\[ (\text{row }x_{2},\ \text{col }x_{3}) \]
Step 4.2：开始pivoting
把 pivot 元素变成 1（原来是 \(-1\)）：\(R_2\leftarrow-R_2\)。整行的所有系数和 RHS 同时变号。
\[ \left[\begin{array}{rrrr|r}1&0&2&7&29\\0&-1&1&5&11\end{array}\right] \]
用这个 \(1\) 消掉 pivot 列在其他行的数：\(R_1\leftarrow R_1-2R_2\)。
\[ \left[\begin{array}{rrrr|r}1&2&0&-3&7\\0&-1&1&5&11\end{array}\right] \]
Step 5：判断canonical form。选
\[ B = \{ x_{1},x_{3}\} \]
Step 6：从 pivot 后的矩阵读出新的 basic solution
\[ {\overline{s}}_{B'} = (x_{1},x_{2},x_{3},x_{4}) = (7,0,11,0) \]
它是一个 Basic Feasible Solution (BFS)。
3.4 更新目标函数与 canonical LPP
Pivoting的过程中，Z（目标函数）表达式必须更新
目标：Pivoting的过程中，我们希望把Z写成只用 non-basic variables 表达的current expression。
为什么非要把 \(Z\) 写成 “只含 non-basic variables”
因为在 canonical form 下，我们把 non-basic variables 设为 0 得到 BFS。你想从这个 BFS “走出去”去寻找更小的 \(Z\)，你唯一能主动调的自由度就是让某个 non-basic variable 从 0 开始增大（entering）。
所以我们必须知道：每个 non-basic variable 增大一点点，会让 \(Z\)怎么变化。而这恰好由 canonical form 的 \(Z\)表达式提供。
方法：把Z当作一行加入增广矩阵（Tableau形式，或者叫hyper augmented matrix）。比如
\[ \min Z = x_{1} - x_{2} + 2x_{3} - 5x_{4} \]
subject to
\[ \left\{ \begin{aligned} & x_{1} + x_{2} + 2x_{3} + x_{4} = 6 \\ & 3x_{2} + x_{3} + 8x_{4} = 3 \end{aligned} \right. x_{j} \geq 0 \]
现在写成增广矩阵：
\[ \begin{bmatrix} 1 & 1 & 2 & 1 & | & 6 \\ 0 & 3 & 1 & 8 & | & 3 \end{bmatrix} \]
现在把Z也写进去：\(Z = x_{1} - x_{2} + 2x_{3} - 5x_{4}\)
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(R_1\) | 1 | 1 | 2 | 1 | 6 |
| \(R_2\) | 0 | 3 | 1 | 8 | 3 |
| \(Z\) | 1 | -1 | 2 | -5 | \(Z\) |
Step 1：选 pivot/把pivot变成1（在 \(x_{2}\)列、第2行的 3）
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(R_1\) | 1 | 1 | 2 | 1 | 6 |
| \(R_2\) | 0 | 1 | 1/3 | 8/3 | 1 |
| \(Z\) | 1 | -1 | 2 | -5 | \(Z\) |
Step 2：把 pivot 列其它行消成 0（包括 Z-row）
消掉第一行的 \(x_{2}\)系数 1：\(R_{1} \leftarrow R_{1} - 1(R_{2})\) 新\(R_{1}\)：
\[ \lbrack 1,\text{ 0, 5/3, } - 5/3 \mid 5\rbrack \]
消掉 Z-row 的 \(x_{2}\)系数 \(- 1\)：\(R_{Z} \leftarrow R_{Z} + 1(R_{2})\)
\[ \lbrack 1,0,7/3, - 7/3 \mid Z + 1\rbrack \]
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(R_1\) | 1 | 0 | 5/3 | -5/3 | 5 |
| \(R_2\) | 0 | 1 | 1/3 | 8/3 | 1 |
| \(Z\) | 1 | 0 | \(7/3\) | \(-7/3\) | \(Z+1\) |
Step 3：调整Z-row，保证basis对应的列只有一个1。这里我们需要消除Z-row 里的 \(x_{1}\)系数：\(R_{Z} \leftarrow R_{Z} - 1(R_{1})\)
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(R_1\) | 1 | 0 | 5/3 | -5/3 | 5 |
| \(R_2\) | 0 | 1 | 1/3 | 8/3 | 1 |
| \(Z\) | 0 | 0 | \(2/3\) | \(-2/3\) | \(Z-4\) |
Final Step：从 tableau 读出“新的 Z 表达式”。
\[ \frac{2}{3}x_{3} - \frac{2}{3}x_{4} = Z - 4 \]
\[ Z = \frac{2}{3}x_{3} - \frac{2}{3}x_{4} + 4 \]
这就是pivot后的current expression。
我们可以发现
\(x_{3}\) 增大会让 \(Z\) 变大（对minimization不利）。
\(x_{4}\) 增大会让 \(Z\) 变小（对 minimization 有利）；可行步长由基变量非负性决定。
这就是为啥我们要在 \(Z\) “只含 non-basic variables”。
Canonical System
定义：A standard form LPP has a feasible canonical representation if
Constraints are in canonical form.
The associated basic solution is feasible.
The expression for the objective function is in terms of the non-basic variables only.
Example：比如刚才那个例子，经过pivoting后
Constraints are in canonical form: Basis \(B = \{ x_{1},x_{2}\}\) and \(x_{1},x_{2}\) form the \(\begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix}\).
The associated basic solution is feasible
\[ \left( x_{1},x_{2},x_{3},x_{4} \right) = (5,1,0,0) \]
The expression for the objective function is in terms of the non-basic variables only: \(Z = \frac{2}{3}x_{3} - \frac{2}{3}x_{4} + 4\).
3.5 从 BFS 出发改进目标：进入变量与离开变量
Pivoting用法三 — 得到Basic Feasible Solution之后，“推动”我们走向最优解
Pivoting的核心结论：pivot 改变当前 basis；非退化 pivot 移动到相邻顶点，退化 pivot 保持同一个 BFS 点不变
还是看之前的例子
当前BFS：\((5,1,0,0)\)
我们要判断entering variable和leaving variable
Entering variable看目标函数：\(Z = \frac{2}{3}x_{3} - \frac{2}{3}x_{4} + 4\)，你会发现\(x_{4}\)增大会有利于我们达成Z最小的目标。因此\(x_{4}\) enters。
Leaving variable看约束（Ratio Test）：\(\left\{ \begin{array}{r} x_{1} = 5 - \frac{5}{3}x_{3} + \frac{5}{3}x_{4} \\ x_{2} = 1 - \frac{1}{3}x_{3} - \frac{8}{3}x_{4} \end{array} \right.\)，现在只考虑 \(x_{4}\)，把\(x_{3}\)设为0。
\(x_{1} = 5 + \frac{5}{3}x_{4} \geq 0 \rightarrow x_{4} \geq - 3\)
\(x_{2} = 1 - \frac{8}{3}x_{4} \geq 0 \rightarrow x_{4} \leq \frac{3}{8}\) 你会发现增大\(x_{4}\)不会让\(x_{1}\)变负，但是会让\(x_{2}\)变负数。因此\(x_{2}\) leaves。在等式左侧的进入列中，只对正系数行计算 RHS/系数，取最小非负比值，离开变量为相应行的基变量。
我们换basis：\(\left\{ x_{1},x_{2} \right\} \rightarrow \{ x_{1},x_{4}\}\)
那我们新的pivoting position就是\((\text{row }x_{2},\ \text{col }x_{4})\)
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(R_1\) | 1 | 0 | 5/3 | -5/3 | 5 |
| \(R_2\) | 0 | 1 | 1/3 | 8/3 | 1 |
| \(Z\) | 0 | 0 | \(2/3\) | \(-2/3\) | \(Z-4\) |
因为我们本质上是想要把8/3变成1。
最终tableau：
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(R_1\) | 1 | 5/8 | 15/8 | 0 | 45/8 |
| \(R_2\) | 0 | 3/8 | 1/8 | 1 | 3/8 |
| \(Z\) | 0 | \(1/4\) | \(3/4\) | 0 | \(Z-15/4\) |
我们的新BFS是
\[ \left( x_{1},x_{2},x_{3},x_{4} \right) = \left( \frac{45}{8},0,0,\frac{3}{8} \right) \]
3.6 饲料问题：完整的手工换基过程
整理与案例 —— Simplex全过程
Recall：Pivoting的作用
Pivoting用法一：Pivoting 可以改变矩阵，使其变成Canonical Form。
Pivoting用法二 ：Pivoting 可以改变 basis，尝试得到 Basic Feasible Solution。
Pivoting用法三：得到Basic Feasible Solution之后，“推动”我们走向最优解。
下面我们通过一个完整的案例串起来之前的所有概念。案例如下
\[ \min{10x_{1} + 4x_{2}} \]
\[ \text{s.t. } x_{1},x_{2} \geq 0,\left\{ \begin{aligned} & 3x_{1} + 2x_{2} \geq 60 \\ & 7x_{1} + 2x_{2} \geq 84 \\ & 3x_{1} + 6x_{2} \geq 72 \end{aligned} \right. \]
Step 1：把原问题变成 Standard Form
这里都是 \(\geq\) 约束，因此我们引入surplus variables。
\[ \left\{ \begin{aligned} & 3x_{1} + 2x_{2} - x_{3} = 60 \\ & 7x_{1} + 2x_{2} - x_{4} = 84 \\ & 3x_{1} + 6x_{2} - x_{5} = 72 \end{aligned} \right. x_{j} \geq 0,j = 1,\ldots,5 \]
\[ \text{Objective: }Z - 10x_{1} - 4x_{2} = 0 \]
写成hyper augmented matrix。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 3 | 2 | -1 | 0 | 0 | 60 |
| \(R_2\) | 7 | 2 | 0 | -1 | 0 | 84 |
| \(R_3\) | 3 | 6 | 0 | 0 | -1 | 72 |
| \(Z\) | 10 | 4 | 0 | 0 | 0 | \(Z\) |
Step 2：计算bases数量，确定Canonical Form，选择起点basis，开始pivoting（这是为了得到Canonical Form以及得到basic feasible solution而pivoting，也就是pivoting用法一和用法二）
候选列组合数量：\(\begin{pmatrix} 5 \\ 3 \end{pmatrix} = 10\) 个；选出的列线性无关时才构成基。本例这 10 个组合均非奇异，但不一定都给出可行基本解。
选择起点basis
观察hyper augmented matrix，我们发现 \(\{ x_{3},\ x_{4},\ x_{5}\}\)似乎可以构成单位矩阵。
对矩阵变换，每个等式乘 \(- 1\)（Pivoting用法一）。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | -3 | -2 | 1 | 0 | 0 | -60 |
| \(R_2\) | -7 | -2 | 0 | 1 | 0 | -84 |
| \(R_3\) | -3 | -6 | 0 | 0 | 1 | -72 |
| \(Z\) | 10 | 4 | 0 | 0 | 0 | \(Z\) |
此时约束列已呈 canonical form，但 RHS 为负，对应基本解不可行。
\[ B_{1} = \{ x_{3},\ x_{4},\ x_{5}\} \]
判断是否要pivoting：
用法一：Pivoting 可以改变矩阵，使其变成Canonical Form（已经完成，不再需要）
用法二：Pivoting 可以改变 basis，尝试得到 Basic Feasible Solution（Basic Feasible Solution要求Basic Solution \(\geq 0\)，此时\({\overline{s}}_{B_{1}} = (x_{1},x_{2},x_{3},x_{4},x_{5}) = (0,0, - 60, - 84, - 72)\)，很明显不是Basic Feasible Solution，因此需要Pivoting）。
Pivoting 1
Pivot Position：本例手工选择 RHS 为 \(-84\) 的第二行，并取 \(x_1\) 列的 \(-7\) 作主元。换基后继续检查可行性；一般 Phase 1 使用辅助问题的规则。
\[ (\text{row }x_{4},\ \text{col }x_{1}) \]
进行Pivoting。 第二行乘\(- 1/7\)：
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | -3 | -2 | 1 | 0 | 0 | -60 |
| \(R_2\) | 1 | 2/7 | 0 | -1/7 | 0 | 12 |
| \(R_3\) | -3 | -6 | 0 | 0 | 1 | -72 |
| \(Z\) | 10 | 4 | 0 | 0 | 0 | \(Z\) |
用第二行消去第一列的其他约束系数：\(R_1\leftarrow R_1+3R_2\)，\(R_3\leftarrow R_3+3R_2\)。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 0 | -8/7 | 1 | -3/7 | 0 | -24 |
| \(R_2\) | 1 | 2/7 | 0 | -1/7 | 0 | 12 |
| \(R_3\) | 0 | -36/7 | 0 | -3/7 | 1 | -36 |
| \(Z\) | 10 | 4 | 0 | 0 | 0 | \(Z\) |
消去目标行的第一列：\(R_Z\leftarrow R_Z-10R_2\)。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 0 | -8/7 | 1 | -3/7 | 0 | -24 |
| \(R_2\) | 1 | 2/7 | 0 | -1/7 | 0 | 12 |
| \(R_3\) | 0 | -36/7 | 0 | -3/7 | 1 | -36 |
| \(Z\) | 0 | \(8/7\) | 0 | \(10/7\) | 0 | \(Z-120\) |
新basis是
\[ B = \{ x_{3},x_{1},x_{5}\} \]
新basic solution
\[ \left( x_{1},x_{2},x_{3},x_{4},x_{5} \right) = (12,\ 0, - 24,\ 0, - 36) \]
判断是否要pivoting：
用法一：Pivoting 可以改变矩阵，使其变成Canonical Form（已经完成，不再需要）
用法二：Pivoting 可以改变 basis，尝试得到 Basic Feasible Solution（Basic Feasible Solution要求Basic Solution \(\geq 0\)，此时\({\overline{s}}_{B_{2}} = (x_{1},x_{2},x_{3},x_{4},x_{5}) = (12,\ 0, - 24,\ 0, - 36)\)，很明显不是Basic Feasible Solution，因此需要Pivoting）。
Pivoting 2
Pivot Position：当前第三行 RHS 为 \(-36\)。本例继续手工选择该行 \(x_4\) 列的 \(-3/7\) 作主元，并检查新基本解的非负性。
\[ (\text{row }x_{5},\ \text{col }x_{4}) \]
进行Pivoting。 第三行乘\(- 7/3\)：
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 0 | -8/7 | 1 | -3/7 | 0 | -24 |
| \(R_2\) | 1 | 2/7 | 0 | -1/7 | 0 | 12 |
| \(R_3\) | 0 | 12 | 0 | 1 | -7/3 | 84 |
| \(Z\) | 0 | \(8/7\) | 0 | \(10/7\) | 0 | \(Z-120\) |
用第三行消去第四列的其他约束系数：\(R_1\leftarrow R_1+\frac37R_3\)，\(R_2\leftarrow R_2+\frac17R_3\)。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 0 | 4 | 1 | 0 | -1 | 12 |
| \(R_2\) | 1 | 2 | 0 | 0 | -1/3 | 24 |
| \(R_3\) | 0 | 12 | 0 | 1 | -7/3 | 84 |
| \(Z\) | 0 | \(8/7\) | 0 | \(10/7\) | 0 | \(Z-120\) |
消去目标行的第四列：\(R_Z\leftarrow R_Z-\frac{10}{7}R_3\)。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 0 | 4 | 1 | 0 | -1 | 12 |
| \(R_2\) | 1 | 2 | 0 | 0 | -1/3 | 24 |
| \(R_3\) | 0 | 12 | 0 | 1 | -7/3 | 84 |
| \(Z\) | 0 | -16 | 0 | 0 | \(10/3\) | \(Z-240\) |
新basis是
\[ B = \{ x_{3},x_{1},x_{4}\} \]
新basic solution
\[ \left( x_{1},x_{2},x_{3},x_{4},x_{5} \right) = (24,\ 0,12,\ 84,0) \]
新目标函数
\[ 16x_{2} - \frac{10}{3}x_{5} = - Z + 240 \]
\[ Z = 240 - 16x_{2} + \frac{10}{3}x_{5} \]
我们终于找到我们的basic feasible solution\(\left( x_{1},x_{2},x_{3},x_{4},x_{5} \right) = (24,\ 0,12,\ 84,0)\)，要不要继续pivoting？
对于minimization：如果Z-row所有系数都 \(\geq 0\)，则最优。
现在目标表达式中 \(x_2\) 的 reduced cost 为 \(-16\)，因此选择它作下一轮候选进入变量。
Step 3：继续pivoting（为了最优而pivoting，这是pivoting用法三）
Pivoting 3
Pivot Position：这是一个minimization问题
Entering variable看目标函数：增大 \(x_{2}\) 可以让Z最小。最终结论就是entering variable是\(x_{2}\)。
Leaving variable看约束：
\[ \left\{ \begin{array}{r} 0x_{1} + 4x_{2} + x_{3} + 0x_{4} - x_{5} = 12 \\ x_{1} + 2x_{2} + 0x_{3} + 0x_{4} - \frac{1}{3}x_{5} = 24 \\ 0x_{1} + 12x_{2} + 0x_{3} + x_{4} - \frac{7}{3}x_{5} = 84 \end{array} \right. \]
把 nonbasic 移到右边：
\[ \left\{ \begin{array}{r} x_{3} = 12 - 4x_{2} + x_{5} \\ x_{1} = 24 - 2x_{2} + \frac{1}{3}x_{5} \\ x_{4} = 84 - 12x_{2} + \frac{7}{3}x_{5} \end{array} \right. \]
现在做 ratio test：只考虑 \(x_{2}\)，先令 \(x_{5} = 0\)。
\[ x_{3} = 12 - 4x_{2} \geq 0 \Rightarrow x_{2} \leq 3 \]
\[ x_{1} = 24 - 2x_{2} \geq 0 \Rightarrow x_{2} \leq 12 \]
\[ x_{4} = 84 - 12x_{2} \geq 0 \Rightarrow x_{2} \leq 7 \]
这三行在进入列上的系数都为正，因此比较全部三个非负比值，取最小者。\(\min{\{ 3,12,7\}} = 3\)。最终结论就是leaving variable是\(x_{3}\)。
Pivot Position就是
\[ (\text{row }x_{3},\ \text{col }x_{2}) \]
进行Pivoting。 第一行乘\(1/4\)：
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 0 | 1 | 1/4 | 0 | -1/4 | 3 |
| \(R_2\) | 1 | 2 | 0 | 0 | -1/3 | 24 |
| \(R_3\) | 0 | 12 | 0 | 1 | -7/3 | 84 |
| \(Z\) | 0 | -16 | 0 | 0 | \(10/3\) | \(Z-240\) |
用第一行消去第二列的其他约束系数：\(R_2\leftarrow R_2-2R_1\)，\(R_3\leftarrow R_3-12R_1\)。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 0 | 1 | 1/4 | 0 | -1/4 | 3 |
| \(R_2\) | 1 | 0 | -1/2 | 0 | 1/6 | 18 |
| \(R_3\) | 0 | 0 | -3 | 1 | 2/3 | 48 |
| \(Z\) | 0 | -16 | 0 | 0 | \(10/3\) | \(Z-240\) |
消去目标行的第二列：\(R_Z\leftarrow R_Z+16R_1\)。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 0 | 1 | 1/4 | 0 | -1/4 | 3 |
| \(R_2\) | 1 | 0 | -1/2 | 0 | 1/6 | 18 |
| \(R_3\) | 0 | 0 | -3 | 1 | 2/3 | 48 |
| \(Z\) | 0 | 0 | 4 | 0 | \(-2/3\) | \(Z-192\) |
新basis是
\[ B = \{ x_{2},x_{1},x_{4}\} \]
新basic solution
\[ \left( x_{1},x_{2},x_{3},x_{4},x_{5} \right) = (18,\ 3,0,\ 48,0) \]
新目标函数
\[ - 4x_{3} + \frac{2}{3}x_{5} = - Z + 192 \]
\[ Z = 192 + 4x_{3} - \frac{2}{3}x_{5} \]
要不要继续pivoting？
对于minimization：如果Z-row所有系数都 \(\geq 0\)，则最优。
现在目标表达式中 \(x_5\) 的 reduced cost 为 \(-2/3\)，因此选择它作下一轮候选进入变量。
Pivoting 4
Pivot Position：这是一个minimization问题
Entering variable看目标函数：增大 \(x_{5}\) 可以让Z最小。最终结论就是entering variable是\(x_{5}\)。
Leaving variable看约束：
\[ \left\{ \begin{array}{r} 0x_{1} + x_{2} + \frac{1}{4}x_{3} + 0x_{4} - \frac{1}{4}x_{5} = 3 \\ x_{1} + 0x_{2} - \frac{1}{2}x_{3} + 0x_{4} + \frac{1}{6}x_{5} = 18 \\ 0x_{1} + 0x_{2} - 3x_{3} + x_{4} + \frac{2}{3}x_{5} = 48 \end{array} \right. \]
把 nonbasic 移到右边：
\[ \left\{ \begin{array}{r} x_{2} = 3 - \frac{1}{4}x_{3} + \frac{1}{4}x_{5} \\ x_{1} = 18 + \frac{1}{2}x_{3} - \frac{1}{6}x_{5} \\ x_{4} = 48 + 3x_{3} - \frac{2}{3}x_{5} \end{array} \right. \]
现在做 ratio test：只考虑 \(x_{5}\)，先令 \(x_{3} = 0\)。
\[ x_{2} = 3 + \frac{1}{4}x_{5} \geq 0 \Rightarrow x_{5} \geq - 12 \]
\[ x_{1} = 18 - \frac{1}{6}x_{5} \geq 0 \Rightarrow x_{5} \leq 108 \]
\[ x_{4} = 48 - \frac{2}{3}x_{5} \geq 0 \Rightarrow x_{5} \leq 72 \]
我们发现增大 \(x_{5}\) 有可能让 \(x_{1}\) 和 \(x_{4}\) 变负数，在这里我们选
\[ \min{(108,72)} = 72 \]
因此leaving variable是 \(x_{4}\)。
Pivot Position就是
\[ (\text{row }x_{4},\ \text{col }x_{5}) \]
进行Pivoting。 第三行乘\(3/2\)：
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 0 | 1 | 1/4 | 0 | -1/4 | 3 |
| \(R_2\) | 1 | 0 | -1/2 | 0 | 1/6 | 18 |
| \(R_3\) | 0 | 0 | -9/2 | 3/2 | 1 | 72 |
| \(Z\) | 0 | 0 | 4 | 0 | \(-2/3\) | \(Z-192\) |
用第三行消去第五列的其他约束系数：\(R_1\leftarrow R_1+\frac14R_3\)，\(R_2\leftarrow R_2-\frac16R_3\)。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 0 | 1 | -7/8 | 3/8 | 0 | 21 |
| \(R_2\) | 1 | 0 | 1/4 | -1/4 | 0 | 6 |
| \(R_3\) | 0 | 0 | -9/2 | 3/2 | 1 | 72 |
| \(Z\) | 0 | 0 | 4 | 0 | \(-2/3\) | \(Z-192\) |
消去目标行的第五列：\(R_Z\leftarrow R_Z+\frac23R_3\)。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 0 | 1 | -7/8 | 3/8 | 0 | 21 |
| \(R_2\) | 1 | 0 | 1/4 | -1/4 | 0 | 6 |
| \(R_3\) | 0 | 0 | -9/2 | 3/2 | 1 | 72 |
| \(Z\) | 0 | 0 | 1 | 1 | 0 | \(Z-144\) |
新basis是
\[ B = \{ x_{2},x_{1},x_{5}\} \]
新basic solution
\[ \left( x_{1},x_{2},x_{3},x_{4},x_{5} \right) = (6,\ 21,0,\ 0,72) \]
新目标函数
\[ - x_{3} - x_{4} = - Z + 144 \]
\[ Z=144+x_3+x_4 \]
要不要继续pivoting？
对于minimization：如果Z-row所有系数都 \(\geq 0\)，则最优。
这里没有负数，所以结束。
Step 4：得出答案
Basic solution是\(\left( x_{1},x_{2},x_{3},x_{4},x_{5} \right) = (6,\ 21,0,\ 0,72)\)。
我们关心\(\left( x_{1},x_{2} \right) = (6,21)\)，这就是最终答案。
\[ Z = 10x_{1} + 4x_{2} = 10(6) + 4(21) = 60+84=144 \]
最小值是\(Z_{\min} = 144\)。
3.7 Simplex 的两个阶段与流程
总结：解一个standard form LPP到底要完成哪些任务
第一部分：判断Feasibility（先判断 \(S^{\geq}\)是否为空）
如果可行域空：infeasible，问题无解（在约束下没有任何合法点）。
如果可行域不为空，我们继续，也就是其是一个Feasible LPP。
第二部分：看目标函数是否 NBB
情况一：存在最优解，也就是我们要find \({\overline{s}}_{\min} \in S^{\geq}\)satisfying for \(\overline{c}^{T}{\overline{s}}_{\min} \leq \overline{c}^{T}\overline{s}\) every \(\overline{s} \in S^{\geq}\)，数学形式化写法就是
\[ x^{*} \in S^{\geq}\text{s.t. }c^{T}x^{*} \leq c^{T}x,\forall x \in S^{\geq}. \]
这就是“解”这个 LP 的精确定义。
情况二：no such \({\overline{s}}_{\min}\)exists，也就是虽然可行，但目标函数没有最小值。该情况叫做Not Bounded Below。
Simplex 的“两阶段”对应上面两件事
Phase 1：解决 (1) —— 找到一个basic feasible solution（这通常更难，我们目前还没有真正定义如何在Phase 1确定pivot position）。
Phase 2：解决 (2) —— 从一个“好”的起点出发，不断 pivot 改善目标值，直到最优或判定 NBB。
目前的逻辑
Phase 1：找到确定Canonical Form，选择起点basis，开始pivoting得到basic feasible solution。
停止条件：得到basic feasible solution
确定 pivot position：手工例子曾尝试在负 RHS 行选择负系数；标准 Phase 1 则引入人工变量，通过辅助问题的 reduced costs 和最小比值检验选择主元。
Phase 2：就是得到最优或判定 NBB。
停止条件
对于minimization：如果目标函数所有系数都 ≥0，则最优。
对于maximization：如果目标函数所有系数都 ≤0，则最优。
Entering variable
对 min：挑一个 \(c_j<0\) 的非基变量进入；步长为正时 \(Z\) 下降，零步长时保持不变。
对 max：挑一个 \(c_j>0\) 的非基变量进入；步长为正时 \(Z\) 上升，零步长时保持不变。
Ratio test and leaving variable：把其余非基变量设为零，让进入变量从零增大。只比较进入列中正约束系数对应的 RHS/系数，最小比值行的基变量离开，以保持全部基变量非负。
在Simplex中如何判定NBB？
在 simplex / tableau 视角里，NBB 通常长这样：
你挑到了一个 entering variable 能让目标下降（min 下对应 “reduced cost < 0”）。
但是你对该 entering variable 做 ratio test 时发现：
所有相关约束都不限制它向 \(+ \infty\) 增长（要么系数符号不对，要么根本没有正系数项导致上界不存在）。
那就意味着：你可以让这个变量无限增大，同时不破坏可行性，而目标一直下降 ⇒ NBB。
Example
基本信息：
Basis：\(\{ x_{3},x_{4}\}\)。
非基：\(\{ x_{1},x_{2}\}\)。
当前 BFS：\((x_1,x_2,x_3,x_4)=(0,0,1,2)\)。
目标函数：\(Z = 5 + x_{2}\)。
选 entering variable：这里就可以看出端倪，因为 \(x_{2}\) 没办法最小化Z。
假设我们选\(x_{2}\)作为了entering variable，当我们做ratio test时
\(x_{3} + x_{1} - 2x_{2} = 1 \Rightarrow x_{3} = 1 - x_{1} + 2x_{2}\)：令\(x_{1} = 0\)，
\[ x_{3} = 1 + 2x_{2} \]
\(x_{4} - x_{2} = 2 \Rightarrow x_{4} = 2 + x_{2}\)：令\(x_{1} = 0\)，
\[ x_{4} = 2 + x_{2} \]
没有任何 basic variable 会被压到 0，更不会变负。
图中 \(x_2\) 可以无限增大，但目标是 \(Z=5+x_2\)，沿这一方向上升。因此该图对应的最小化问题有下界，当前 BFS 的目标值 \(5\) 已最优。无下界还要求该无限可行方向能降低目标，具体例子见 Theorem 2。
Simplex算法的其他重要细节
不是所有 pivot 都是“好 pivot”：Simplex 的强大之处在于：它可以选择避免“让 Z 变坏”的 pivot。
可行域非空 ⇒ 至少存在一个 BFS：
\[ S^{\geq}\neq\varnothing\Longrightarrow\text{存在 BFS（基的规模取独立约束数）} \]
Simplex算法流程图
流程图中“lower the value”在退化情形应理解为“不增加目标值”；配合防循环规则才能保证有限终止。
Lecture 4：Phase 2 的理论
4.1 Canonical dictionary
本节假设已有 BFS，约束独立。为简化下标，先把当前基变量重编号为 \(x_1,\ldots,x_m\)：
\[ x_i+\sum_{j=m+1}^n a_{ij}x_j=b_i, \qquad i=1,\ldots,m,\qquad b_i\geq0. \]
所有变量非负，当前目标为
\[ Z=Z_0+\sum_{j=m+1}^n\bar c_jx_j. \]
这里 \(a_{ij}\) 和 \(b_i\) 表示当前表的系数与 RHS，\(\bar c_j\) 表示当前 reduced cost，并不一定等于原模型的系数。若原始目标系数记为 \(c\)，则
\[ Z_0=c_B^TA_B^{-1}b^{\mathrm{orig}},\qquad \bar c_j=c_j-c_B^TA_B^{-1}A_j. \]
当前 BFS 为 \((b_1,\ldots,b_m,0,\ldots,0)^T\)。以下判据都要求当前基本解可行。
本节的推导也使用 \(Z=\sum_{j=m+1}^n c_jx_j-z_0\)。这里 \(c_j\) 表示当前 reduced cost，常数项为 \(-z_0=Z_0\)；它与原模型系数的区别由当前基决定。手写图中的 \(c_j\) 和 \(z_0+Z\) 采用这一记号。
4.2 Theorem 1：Optimality criterion（最优性判据）
本节的3个Theorem都只适用于Phase 2
Theorem 1: Optimality Criterion
Example：我们给一个有 \(n = 5\)个变量、\(m = 2\) 条约束的 canonical form（basis 取 \(B = \{ x_{1},x_{2}\}\)，非基是 \(x_{3},x_{4},x_{5}\)）
约束
\[ \left\{ \begin{aligned} & x_{1} + 2x_{3} - x_{4} + x_{5} = 4 \\ & x_{2} - x_{3} + 3x_{4} + 2x_{5} = 5 \\ & x_{j} \geq 0,j = 1,\ldots,5 \end{aligned} \right. \]
注意 RHS：\(b_{1} = 4,\ b_{2} = 5 \geq 0\)。所以当前 BFS 是可行的。
目标函数的 canonical 表达式（只含非基变量）
\[ Z = 7x_{3} + 1x_{4} + 4x_{5} - 10 \]
非基变量系数全部\(\geq 0\)。
当前的BFS：显然可以，全部非负。
\[ {\overline{s}}_{B} = (x_{1},x_{2},x_{3},x_{4},x_{5}) = (4,5,0,0,0) \]
算这个 BFS 的目标值
\[ Z({\overline{s}}_{B}) = 7 \cdot 0 + 1 \cdot 0 + 4 \cdot 0 - 10 = - 10 \]
所以我们已经得到一个可行值 \(Z = - 10\)。
现在有一个定理说：因为 \(Z = 7x_{3} + 1x_{4} + 4x_{5} - 10\)，且
\[ x_{3},x_{4},x_{5} \geq 0, 7,1,4 \geq 0 \]
所以
\[ 7x_{3} + x_{4} + 4x_{5} \geq 0 \]
因此 \(Z \geq - 10\)。这句话对所有可行点都成立，所以全局最小值一定满足
\[ Z_{\min} \geq - 10 \]
但我们刚刚已经找到了一个可行点 \({\overline{s}}_{B}\)使得 \(Z({\overline{s}}_{B}) = - 10\)，因此
\[ Z_{\min} = - 10 \]
\[ Z_{\min} \geq - 10 \]
并且 \({\overline{s}}_{B} = (4,5,0,0,0)\)就是最优解。
形式化表述：Consider a canonical form linear programming problem in \(n\) variables and \(m\) constraints \(\left( m\leq n \right)\), presented in the form \(\min Z\) subject to
\[ x_{j} \geq 0(1 \leq j \leq n), \]
and
\[ x_{i} + \sum_{j = m + 1}^{n} a_{ij}x_{j} = b_{i}(1 \leq i \leq m), \]
where the current basis is \(B = \{ x_{1},x_{2},\ldots,x_{m}\}\) (so the left \(m \times m\)block is \(I_{m}\)), and \(b_{i} \geq 0\) for all \(1 \leq i \leq m\).
Assume that the current expression for the objective function is
\[ Z = \sum_{j = m + 1}^{n} c_{j}x_{j} - z_{0}. \]
If
\[ c_j\geq0\quad\text{for all }j = m + 1,\ldots,n, \]
then the minimum value of the objective function is \(Z_{\min} = - z_{0}\), and it is attained at the feasible point
\[ {\overline{s}}_{B} = (b_{1},b_{2},\ldots,b_{m},0,0,\ldots,0). \]
In particular, \({\overline{s}}_{B}\) is an optimal feasible point.
Proof
我们要证明：在 canonical form 下，如果目标函数当前写成
\[ Z = \sum_{j = m + 1}^{n} c_{j}x_{j} - z_{0}. \]
且对所有非基变量 \(x_{m + 1},\ldots,x_{n}\)都有 \(c_{j} \geq 0\)，那么最小值就是 \(- z_{0}\)，并且在当前 BFS \({\overline{s}}_{B} = (b_{1},\ldots,b_{m},0,\ldots,0)\) 取得。
Step 0：先明确 canonical form 给了我们什么
我们知道约束是
\[ x_{i} + \sum_{j = m + 1}^{n} a_{ij}x_{j} = b_{i}(1 \leq i \leq m) \]
变量都要求非负 \(x_{j} \geq 0(1 \leq j \leq n)\)。
本节的可行 canonical LPP 要求 \(b_{i} \geq 0\) for all \(1 \leq i \leq m\)。
这就意味着我们把非基变量取 0 时，得到的点\({\overline{s}}_{B} = (b_{1},\ldots,b_{m},0,\ldots,0)\)是feasible points（所有分量非负，且满足等式）。
目标函数被写成“只含非基变量”的形式：
\[ Z = \sum_{j = m + 1}^{n} c_{j}x_{j} - z_{0} \]
Step 1：用当前 BFS 给出一个“可达到的值” ⇒ 得到上界
因为 \({\overline{s}}_{B}\)是可行点，所以它的目标值是一个合法的可行目标值。我们把 \({\overline{s}}_{B}\)代入目标函数。此时非基变量 \(x_{m + 1} = \cdots = x_{n} = 0\)，所以
\[ Z({\overline{s}}_{B}) = \sum_{j = m + 1}^{n} c_{j} \cdot 0 - z_{0} = - z_{0}. \]
既然我们在做 minimization，那么“最小值”一定不可能大于任何一个可行点的目标值。因此：\(Z_{\min} \leq Z({\overline{s}}_{B}) = - z_{0}.\)
Step 2：证明任何可行点都满足 \(Z \geq - z_{0}\)⇒ 得到下界
\(Z = \sum_{j = m + 1}^{n} c_{j}x_{j} - z_{0}\)可以得到\(Z + z_{0} = \sum_{j = m + 1}^{n} c_{j}x_{j}\ (1)\)。
对于(1)式，约束要求\(x_{j} \geq 0\)，定理假设\(c_{j} \geq 0\)，因此\(c_{j}x_{j} \geq 0\)。
因此，\(\sum_{j = m + 1}^{n} c_{j}x_{j} \geq 0\ (2)\)。
合并(1)式和(2)式，我们可得
\[ Z + z_{0} \geq 0\ \ \Longrightarrow \ \ Z \geq - z_{0} \]
这句话对所有可行点都成立，因此特别地，对最小值也成立：
\[ Z_{\min} \geq - z_{0} \]
Step 3：上下界夹逼 ⇒ 最小值等于 \(- z_{0}\)
我们从Step 1可知\(Z_{\min} \leq - z_{0}\)。
我们从Step 2可知\(Z_{\min} \geq - z_{0}\)。
因此
\[ Z_{\min} = - z_{0} \]
Step 4：最小值在 \({\overline{s}}_{B}\)处取得 ⇒ \({\overline{s}}_{B}\)最优
我们在 Step 1 已经算出
\[ Z({\overline{s}}_B)=-z_0 \]
而 Step 3 告诉我们最小值就是 \(- z_{0}\)。所以 \({\overline{s}}_{B}\)达到了最小值，必然是最优点。
总结：在 canonical dictionary 里，如果你能把目标写成
\[ Z = - z_{0} + \sum_{j \in N}^{} c_{j}x_{j} \]
并且所有非基变量系数 \(c_{j} \geq 0\)（min），那么因为 \(x_{j} \geq 0\)，右侧求和始终 \(\geq 0\)，所以
\[ Z \geq - z_{0} \]
而当前 BFS 取到 \(- z_{0}\)，所以最优。
应用：和之前的例子一样，在 simplex 的 canonical form 中，目标函数可以写成只包含 non-basic variables 的形式（Z-row）。因此，在进入phase 2后，每一步 pivot 后，我们只需要检查 Z-row：
如果存在某个 non-basic variable 的系数 \(c_j<0\)，可把它作为候选进入变量；若可行步长为正，就能降低目标值，若步长为零则发生退化 pivot。
如果所有 \(c_{j} \geq 0\)，说明当前 BFS 已经达到最优值，算法终止。
Theorem 1 给出充分条件。退化时，最优点对应的某个基仍可能有负 reduced cost，因此判据暂不适用不等于该点一定非最优。
4.3 Theorem 2：Unboundedness criterion（无下界判据）
Theorem 2: Unboundedness Criterion

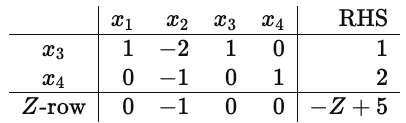

Example：我们给一个有 \(n = 4\)个变量、\(m = 2\) 条约束的 canonical form（basis 取 \(B = \{ x_{3},x_{4}\}\)，非基是 \(x_{1},x_{2}\)）。例子和之前的NBB例子一致
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(x_{3}\) | 1 | -2 | 1 | 0 | 1 |
| \(x_{4}\) | 0 | -1 | 0 | 1 | 2 |
| \(Z\) | 0 | -1 | 0 | 0 | \(Z-5\) |
基本信息：
Basis：\(\{ x_{3},x_{4}\}\)。
非基：\(\{ x_{1},x_{2}\}\)。
当前 BFS：\((x_1,x_2,x_3,x_4)=(0,0,1,2)\)。
目标函数：\(Z=5-x_2\)。
选 entering variable：\(x_2\) 的 reduced cost 为 \(-1\)，增大它能够降低目标，因此选择 \(x_2\) 进入。
假设我们选\(x_{2}\)作为了entering variable，当我们做ratio test时
\(x_{3} + x_{1} - 2x_{2} = 1 \Rightarrow x_{3} = 1 - x_{1} + 2x_{2}\)：令\(x_{1} = 0\)，
\[ x_{3} = 1 + 2x_{2} \]
\(x_{4} - x_{2} = 2 \Rightarrow x_{4} = 2 + x_{2}\)：令\(x_{1} = 0\)，
\[ x_{4} = 2 + x_{2} \]
没有任何 basic variable 会被压到 0，更不会变负。
现在有一个定理说，我们可以通过下面3步直接判断NBB
Step 1：确认non-basic variable，这里是\(\{ x_{1},x_{2}\}\)
Step 2：如果non-basic variable中有一个在z-row里\(< 0\)，满足条件1（\(c_{2} = - 1 < 0\)）
Step 3：查看对应的那一列（看 \(x_{2}\)这一列），如果这一列都\(\leq 0\)，则满足条件2（这里\(\begin{pmatrix} - 2 \\ - 1 \end{pmatrix} \leq 0\)）
我们称这一列为special column，并且如果出现special column，可以判定NBB。
标准版定义：If there exists a non-basic variable \(x_{j}\) such that
\(c_{j} < 0\), and
\(a_{ij} \leq 0\) for all \(i\), then the corresponding column is a special column, and the LP is unbounded below (NBB).
形式化表述：If there exists \(j^{*}\) with
\[ \underbrace{m+1\leq j^*\leq n}_{\text{non-basic range}} \]
satisfying
\(c_{j^{*}} < 0\) and
\(a_{ij^{*}} \leq 0\) for each \(i\) with \(1 \leq i \leq m\)
then the objective function is NBB. This is the analytic way of saying that if there is a “special” column then the problem is NBB.
Proof
先回忆 theorem 2 的条件：我们假设存在某个 \(j^{*}\)满足\(c_{j^{*}} < 0\)和\(a_{ij^{*}} \leq 0\) for each \(i\) with \(1 \leq i \leq m\)。这里的\(j^{*}\)对应的是一个non-basic variable 的列。
证明总策略：我们显式构造了一族点 \({\overline{s}}_{t}(t \geq 0)\)，然后证明2件事情
对每个 \(t \geq 0\)，\({\overline{s}}_{t}\) 都是 feasible solution。
当 \(t \rightarrow \infty\)时，\(Z({\overline{s}}_{t}) \rightarrow - \infty\)。 这样我们就知道：有无穷多个 feasible points，且它们的 objective values 可以降到任意小。所以 objective function NBB。
Step 1：构造 \({\overline{s}}_{t}\)
Set \(x_{j^{*}} = t \geq 0.\)（这里的\(x_{j^{*}}\)就是我们special column对应的那个variable，比如上述例子中\(x_{j^{*}} = x_{2}\)。）
Set \(x_{j} = 0\ \text{for each }j\ with\ m + 1 \leq j \leq n,j \neq j^{*}.\)（其他 non-basic variables 全部继续保持 0，只有 \(x_{j^{*}}\)这一个 non-basic variable 被放开，设成 \(t\)。）
Set \(x_{i} = b_{i} - a_{i,j^{*}}t,i = 1,\ldots,m.\)
在 canonical form 里，每个 basic variable 本来都写成
\[ x_{i} = b_{i} - \sum_{j = m + 1}^{n} a_{ij}x_{j}. \]
现在除了 \(x_{j^{*}}\)之外，别的 non-basic variables 全都设成 0，所以只剩：
\[ x_{i} = b_{i} - a_{i,j^{*}}x_{j^{*}} = b_{i} - a_{i,j^{*}}t. \]
Step 2：证明这些点都是 nonnegative
Since \(a_{ij^{*}} \leq 0\), \(- a_{ij^{*}} \geq 0\).
We are at phase 2 and we have BFS, so \(b_{i} \geq 0\).
Therefore, \(x_{i} = b_{i} - a_{i,j^{*}}t = b_{i} + \left( - a_{i,j^{*}}t \right) \geq 0.\) （这说明每个 basic variable 都非负。）
For non-basic variables, we have \(x_{j^{*}} = t \geq 0\) and the remaining non-basic variables is 0. （这说明每个 non-basic variable 都非负。）
所以所有坐标都非负。
Step 3：定义 \({\overline{s}}_{t}\)的完整形式
\[ {\overline{s}}_{t} = (b_{1} - a_{1,j^{*}}t,b_{2} - a_{2,j^{*}}t,\ldots,b_{m} - a_{m,j^{*}}t,0,\ldots,0,t,0,\ldots,0). \]
前 \(m\) 个 basic coordinates 按公式算。
后面的 non-basic coordinates 全是 0，只有第 \(j^{*}\)个位置是 \(t\)。
Step 4：证明 \({\overline{s}}_{t}\)满足约束等式（这是为了证明这些点不只是非负，而且真的还在可行域里）
已知对任意 \(i = 1,\ldots,m\)，
\[ x_{i} + \sum_{j = m + 1}^{n} a_{ij}x_{j} \]
代入 \({\overline{s}}_{t}\)后变成
\[ (b_{i} - a_{i,j^{*}}t) + \sum_{j = m + 1}^{n} a_{ij}x_{j}. \]
由于除了 \(j^{*}\)以外，所有 non-basic \(x_{j} = 0\)，所以这个求和里只有一个 surviving term，也就是：\(a_{i,j^{*}}x_{j^{*}}\)。
因此，\((b_{i} - a_{i,j^{*}}t) + a_{i,j^{*}}x_{j^{*}}\)。并且代入\(x_{j^{*}} = t \geq 0\)，我们得到
\[ (b_{i} - a_{i,j^{*}}t) + a_{i,j^{*}}t = b_{i}. \]
这恰好就是第 \(i\) 条 canonical constraint 的右端。所以对每个 \(i\)，约束等式都成立。
我们得出结论：
\[ {\overline{s}}_{t}\text{ is a feasible solution for every }t \geq 0. \]
Step 5：计算目标函数 \(Z({\overline{s}}_{t})\)
在 canonical form 中，我们知道basic columns 的 bottom-row entries 都是 0，因此
\[ Z = \sum_{j = m + 1}^{n} c_{j}x_{j} - z_{0}. \]
因此我们得到
\[ Z({\overline{s}}_{t}) = c_{j^{*}}x_{j^{*}} - z_{0} = c_{j^{*}}t - z_{0}. \]
Step 6：最后如何推出 \(- \infty\)
因为\(c_{j^{*}} < 0\)，因此当 \(t \rightarrow \infty\)时，
\[ c_{j^{*}}t - z_{0} \rightarrow - \infty. \]
这说明了
\[ \lim_{t \rightarrow \infty} Z({\overline{s}}_{t}) = - \infty. \]
所以 objective function 没有下界，即the problem is NBB。
4.4 Theorem 3：Quotient competition（最小比值检验）
Theorem 3: Quotient Competition
直观版：若当前存在负 reduced cost，且所选进入列至少有一个正约束系数，就可做一次最小比值检验与 pivot，使得
仍然保持 feasible
并且目标函数不增加；可行步长为正时严格下降
换句话来说，如果
Theorem 1 的条件不满足 → 存在 \(c_j<0\) → 当前表尚未通过该充分判据确认最优，可以选择负 reduced cost 的非基列。退化时当前点仍可能已经最优。
Theorem 2 的条件不满足 → 当前没有 special column → 当前表尚未给出无下界证据；每个负 reduced cost 的候选列均有正系数可参加比值检验。
那说明，一定存在某一列
\(c_j<0\)，对应目标下降的候选方向；实际下降量取决于可行步长
且该列至少有一个正数，可以做 pivot
如何通过pivoting找到最优解（这是我们之前学习的pivoting的第三个用法）— 得到Basic Feasible Solution之后，“推动”我们走向最优解
Pivoting的核心结论：pivot 改变当前 basis；非退化 pivot 移动到相邻顶点，退化 pivot 保持同一个 BFS 点不变
还是看之前的例子
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(R_1\) | 1 | 0 | 5/3 | -5/3 | 5 |
| \(R_2\) | 0 | 1 | 1/3 | 8/3 | 1 |
| \(Z\) | 0 | 0 | \(2/3\) | \(-2/3\) | \(Z-4\) |
当前BFS：\((5,1,0,0)\)
Step 0：先判断处在哪种情况
Theorem 1 的条件不满足（需继续分析）：因为Z-row存在负的 \(c_{j}\)
\[ c_{3} = \frac{2}{3} > 0,c_{4} = - \frac{2}{3} < 0 \]
Theorem 2 的条件不满足（当前尚无无界证据）：因为没有special column，\(x_{4}\)这一列有正数8/3
所以我们进入Theorem 3（做 pivot）
Step 1：选 pivot column（也就是之前说的entering variable）
要求：\(c_{j} < 0\)
这里只有：\(c_{4} = - 2/3 < 0\)，因此pivot column = \(x_{4}\)
Step 2：选 pivot row（ratio test）
Step 2.1：筛选eligible rows。只看column \(j^{*}\) 上方的 entries \(a_{1j^{*}},a_{2j^{*}},\ldots,a_{mj^{*}}\)，只有满足
\[ a_{ij^{*}} > 0 \]
才有资格参加ratio test。这里 \(x_4\) 列的 reduced cost 为 \(-2/3\)，其约束系数为 \(-5/3\) 和 \(8/3\)。只有第二行的 \(8/3>0\)，因此只有第二行参加 ratio test。
Step 2.2：对于每个 eligible row，计算
\[ \frac{b_{i}}{a_{ij^{*}}} \]
\(b_{i}\) 是这一行RHS
\(a_{ij^{*}}\) 是这一行在 pivot column 里的 entry 这里的候选人只有一个，因此
\[ \frac{b_{i}}{a_{ij^{*}}} = \frac{1}{8/3} = \frac{3}{8} \]
Step 3：选最小 ratio
\[ \min\left\{ \frac{b_{i}}{a_{ij^{*}}}:a_{ij^{*}} > 0 \right\} \]
取得最小值的那一行，就是 pivot row。对应的 basic variable 就是 leaving variable。
Step 4：确定 pivot position（pivot row 和 pivot column 的交点）
特殊情况：如果我们出现了多个\(c_{j} < 0\)的column，理论上选任意一个都可以，但是为了使本轮目标下降量最大，我们可以使用
\[ - z_{0}' = - z_{0} + \frac{c_{j^{*}}b_{i^{*}}}{a_{i^{*},j^{*}}} \]
计算。具体来说
针对每个候选column，使用ratio test找出该column的pivoting position，这是我们的\(a_{i^{*},j^{*}}\)。
使用公式
\[ - z_{0}' = - z_{0} + \frac{c_{j^{*}}b_{i^{*}}}{a_{i^{*},j^{*}}} \]
也就是对于每一个候选column，算出下一轮 BFS 的目标值：
\[ \text{新目标值}=\text{原目标值}+\frac{\text{进入列的 reduced cost}\times\text{主元行 RHS}}{\text{主元}} \]
对比所有候选column的新目标函数值，选出本轮下降量最大的候选 column 作为 pivot column，并选择对应的pivot row。
几个需要注意的情况（分别对每个候选 column 检查）
正常情况 — 有多个 eligible rows：计算每一个的ratio，谁最小谁赢。
正常情况 — 只有1个 eligible row：直接作为pivot row。
特殊情况 — ratio test的两个ratios算出来一样：那么两行都可以作为 pivot row。
特殊情况 — 1个 eligible row 的 ratio 是 0：这等价于\(b_{i} = 0\)，因为\(a_{ij^{*}} > 0\)。这说明 pivot 后目标值不严格下降，这是 degeneracy 的来源之一。
特殊情况 — 根本没有 eligible row：属于NBB，Theorem 2判断。
形式化表述：Assume the current tableau is in canonical form and corresponds to a feasible basic solution, and that neither Theorem 1 nor Theorem 2 applies. Then there exists a non-basic variable \(x_{j^{*}}\) such that:
\[ c_{j^*}<0\quad\text{and}\quad a_{i,j^*}>0\quad\text{for at least one }i. \]
Let \(i^{*}\) be a row that:
is eligible (\(a_{i^{*},j^{*}} > 0\))
and satisfies:
\[ \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} = \min\left\{ \frac{b_{i}}{a_{i,j^{*}}}:a_{i,j^{*}} > 0 \right\} \]
Then, pivoting at \(\left( i^{*},j^{*} \right)\)produces:
New basis: \(old\ basis \cup \{ x_{j^{*}}\} - \{ x_{i^{*}}\}\)
The new solution is still feasible.
The objective function does not increase.
\[ Z_{new} = - z_{0} + c_{j^{*}} \cdot \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} \leq - z_{0} \]
If \(b_{i^{*}} > 0\), the objective function decreases strictly.
这种比较只最大化当前一轮的下降量，不保证总迭代次数最少。退化时还需防循环规则。
4.5 Pivot 更新公式与 Theorem 3 的证明
Proof
到底要证什么
新的 basic solution 仍然 feasible：我们会做pivoting，pivoting后会有新的basic solution，证明其依旧大于等于0。
目标函数值不增加：要证明 pivoting 后的新常数项满足
\[ - z_{0}' = - z_{0} + \frac{c_{j^{*}}b_{i^{*}}}{a_{i^{*},j^{*}}} \]
重要的notation
行index：\(i = 1,\ldots,m\)
表示第 \(i\) 个constraint / row
对应一个basic variable
列index：\(j = m + 1,\ldots,n\)
表示第 \(j\) 个non-basic variable
特殊index
\(i^{*}\)：pivot row，我们quotient competition 的 winner，满足
\[ \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} = \min_{i:a_{i,j^*}>0}\frac{b_i}{a_{i,j^*}} \]
\(j^{*}\)：pivot column，选中的entering variable，满足
\[ c_{j^{*}} < 0 \]
变量层面的notation
\(x_{1},\ldots,x_{m}\)：basic variables
\(x_{m + 1},\ldots,x_{n}\)：non-basic variables
Pivoting发生时：\(x_{j^{*}}\)进入basis；\(x_{i^{*}}\)离开basis
矩阵元素notation
\(a_{ij}\)：第 \(i\) 行、第 \(j\) 列的 coefficient
\(a_{i^{*}j^{*}}\)：pivoting entry / pivoting position，必须满足\(a_{i^{*}j^{*}} > 0\)
RHS
\(b_{i}\)：pivot前，第 \(i\)个 basic variable 的值
\({b'}_{j^{*}}\)：pivot后，entering variable 的 RHS。因为pivoting的过程中\(x_{j^{*}}\)进入basis；\(x_{i^{*}}\)离开basis，因此原来那条 pivot row，虽然还是“那一行”，但它不再代表 \(x_{i^{*}}\)了，而是改成代表\(x_{j^{*}}\)。因此我们在 pivot 之后，开始用“新 basic variable 的名字”给这一行编号，记为\({b'}_{j^{*}}\)。
\[ b_{j^{*}}' = \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} \]
\({b'}_{i}\)：pivot后的其他行。
Step 0：pivot 前矩阵长什么样
在目前的setting中，当前basis是\(\{ x_{1},\ \ldots,x_{m}\}\)，所以左半部分是单位矩阵 \(I_{m}\)，右半部分是 non-basic columns。我们选中了 pivot column \(j^{*}\)，也选中了 pivot row \(i^{*}\)。此时已知：
\[ c_{j^{*}} < 0,\ \ a_{i^{*},j^{*}} > 0. \]
并且 \(i^{*}\)是 quotient competition 的 winner。 我们需要重点关注3个位置
Pivot entry：\(a_{i^{*},j^{*}} > 0\)
Pivot row 的 RHS：\(b_{i^{*}}\)
Z-row 在 pivot column 的绿色 entry：\(c_{j^{*}} < 0\)
Step 1：Pivot的第一部分 —— 先把 pivot entry 变成 1
目前的pivot entry是\(a_{i^{*},j^{*}}\)，因此如果记原来的 pivot row 是 \(R_{x_{i^{*}}}\)，那么变成
\[ R_{x_{i^{*}}} \leftarrow \frac{1}{a_{i^{*},j^{*}}}R_{x_{i^{*}}} \]
操作后：
原来 pivot position 是 \(a_{i^{*},j^{*}}\)，除掉以后，这里变成 1。
pivot row 现在变成了“以 \(x_{j^{*}}\)为主元”的那一行，也就是说它以后要对应新的 basic variable \(x_{j^{*}}\)。
因此：这一行的RHS变成
\[ b_{j^{*}}' = \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} \]
对于任何非 pivot 的 non-basic 列 \(j \neq j^{*}\)，这行的系数变成
\[ \frac{a_{i^{*},j}}{a_{i^{*},j^{*}}} \]
重要结论：\(b_{j^{*}}'\)已经自动非负，因为
原来当前 BFS feasible，所以 \(b_{i^{*}} \geq 0\)
pivot row 必须 eligible，所以 \(a_{i^{*},j^{*}} > 0\) 因此，
\[ b_{j^{*}}' = \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} \geq 0. \]
Step 2：Pivot的第二部分 —— 把 pivot column 其他位置全消成 0
对非 pivot row \(i \neq i^{*}\)：如果第 \(i\)行在 pivot column 上的 entry 是 \(a_{i,j^{*}}\)，那就做
\[ R_{x_{i}} \leftarrow R_{x_{i}} - a_{i,j^{*}}R_{x_{j^{*}}}. \]
对 objective row：objective row 在 pivot column 上的绿色 entry 是 \(c_{j^{*}}\)。为了把它也消成 0，要做：
\[ R \leftarrow R - c_{j^{*}}R_{x_{j^{*}}}. \]
总结一下row operations 之后，能读出哪些公式
非 pivot row、非 pivot column 的新系数：对任意 \(i \neq i^{*}\)，以及任意 non-basic 列 \(j \neq j^{*}\)，新系数是
\[ a_{ij}' = a_{ij} - a_{i,j^{*}} \cdot \frac{a_{i^{*},j}}{a_{i^{*},j^{*}}}. \]
本质上就是原系数减去“本行 pivot-column entry × pivot-row 该列系数”。
非 pivot row 的新 RHS：
\[ b_{i}' = b_{i} - a_{i,j^{*}} \cdot \frac{b_{i^{*}}}{a_{i^{*},j^{*}}}(i \neq i^{*}) \]
新的 objective coefficients：对于任意 \(j \neq j^{*}\)的 non-basic column，
\[ c_{j}' = c_{j} - c_{j^{*}} \cdot \frac{a_{i^{*},j}}{a_{i^{*},j^{*}}}. \]
新的目标函数常数项：
\[ z_{0}' = z_{0} - c_{j^{*}} \cdot \frac{b_{i^{*}}}{a_{i^{*},j^{*}}}. \]
等价于：
\[ - z_{0}' = - z_{0} + \frac{c_{j^{*}}b_{i^{*}}}{a_{i^{*},j^{*}}}. \]
Step 3：证明目标函数值下降
\[ - z_{0}' = - z_{0} + \frac{c_{j^{*}}b_{i^{*}}}{a_{i^{*},j^{*}}} \]
由于\(c_{j^{*}} < 0,\ b_{i^{*}} \geq 0,\ a_{i^{*}j^{*}} > 0\)，因此
\[ \frac{c_{j^{*}}b_{i^{*}}}{a_{i^{*},j^{*}}} \leq 0. \]
于是：\(- z_{0}' \leq - z_{0}\)，这说明pivot 后的新 objective value 不会比旧的更大；在 minimization 里，这意味着值变小了或者不变。
什么时候严格下降：如果 \(b_{i^{*}} > 0\)，那上面的修正项就是严格负数
\[ \frac{c_{j^{*}}b_{i^{*}}}{a_{i^{*},j^{*}}} < 0 \]
因此\(- z_{0}' < - z_{0}\)，这就是严格下降。
什么时候可能不下降：如果 \(b_{i^{*}} = 0\)，那修正项等于 0，所以\(- z_{0}' = - z_{0}\)。
Step 4：证明feasibility
已知 \(b_{j^{*}}' = \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} \geq 0\)，需要证明对每个 \(i \neq i^{*}\)，
\[ b_{i}' = b_{i} - a_{i,j^{*}} \cdot \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} \geq 0 \]
Case 1：如果 \(a_{i,j^{*}} \leq 0\)
由于\(a_{i,j^{*}} \leq 0,\ b_{i^{*}} \geq 0,\ a_{i^{*},j^{*}} > 0\)，因此
\[ - a_{i,j^{*}} \cdot \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} \geq 0. \]
于是
\[ b_{i}' = b_{i} - a_{i,j^{*}} \cdot \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} = b_{i} + \left( - a_{i,j^{*}} \cdot \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} \right) \geq b_{i}. \]
而原来当前 BFS feasible，所以 \(b_{i} \geq 0\)。
因此，\(b_{i}' \geq 0\)。
Case 2：如果 \(a_{i,j^{*}} > 0\)
由于 \(a_{i,j^{*}} > 0\)，第 \(i\)行是 eligible row，而我们知道 pivot row \(i^{*}\)是 quotient competition 的 winner，所以：
\[ \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} \leq \frac{b_{i}}{a_{i,j^{*}}}\ \Longleftrightarrow \ \frac{b_{i}}{a_{i,j^{*}}} \geq \ \frac{b_{i^{*}}}{a_{i^{*},j^{*}}}. \]
现在因为 \(a_{i,j^{*}} > 0\)，我们可以两边同乘 \(a_{i,j^{*}}\)，不改变不等号方向，得到
\[ b_{i} \geq a_{i,j^{*}} \cdot \frac{b_{i^{*}}}{a_{i^{*},j^{*}}}. \]
把右边移到左边：
\[ b_{i} - a_{i,j^{*}} \cdot \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} \geq 0. \]
因为\(b_{i}' = b_{i} - a_{i,j^{*}} \cdot \frac{b_{i^{*}}}{a_{i^{*},j^{*}}}\)，所以
\[ b_{i}' \geq 0. \]
证明结束：我们发现ratio test 不是拍脑袋的规则，它正是保证新解仍 feasible 的精确条件。
4.6 多个进入变量与 tie
若有多个 \(\bar c_q<0\) 的非基列，可对每列分别计算 \(\theta_q\) 和下一步目标值
\[ Z_0+\bar c_q\theta_q. \]
选择该值最小的列，可使这一轮的目标下降量最大。这不保证总 pivot 次数最少，也不能代替防循环规则。若候选列无正系数，则直接得到无下界证据，无需与有限步长比较。
最小比值检验的几种情况：
| 情况 | 处理与结论 |
|---|---|
| 多个 eligible rows | 计算各比值，取最小值 |
| 只有一个 eligible row | 该行离开，仍需算步长 |
| 多行达到同一最小比值 | 任一并列行可离开；实现时可用 Bland 规则 |
| 最小比值为零 | 发生 degenerate pivot，解与目标值均不变 |
| 没有 eligible row 且 \(\bar c_q<0\) | 目标无下界 |
若两个以上行在正的最小比值处并列，本轮仍有正步长、目标仍严格下降，但新 BFS 中至少有一个留在基中的变量变为零，因此新 BFS 退化。
4.7 Degeneracy（退化）与循环
Degeneracy
Example：比如下面这个tableau
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(x_{1}\) | 1 | 0 | 1 | 0 | 0 |
| \(x_{2}\) | 0 | 1 | 1 | 0 | 2 |
| \(Z\) | 0 | 0 | -1 | 0 | \(Z\) |
已知条件
当前 basis：\(\{ x_{1},x_{2}\}\)
当前basic solution：\(x_{1} = 0,\ x_{2} = 2,\ x_{3} = 0,\ x_{4} = 0\)
当前目标函数：\(Z = - x_{3}\)
Step 1：选 entering variable，看z-row
\[ c_{3} = - 1 < 0 \]
entering variable = \(x_{3}\)
Step 2：做ratio test，看\(x_{3}\)列
| row | \(a_{i3}\) | RHS | ratio |
|---|---|---|---|
| \(x_{1}\) | 1 | 0 | 0/1 = 0 |
| \(x_{2}\) | 1 | 2 | 2/1 = 2 |
很明显最小ratio是0，因此pivot row = 第一行（\(x_{1}\)）
Step 3：做pivot，pivoting position是 \((\text{row }x_1,\text{col }x_3)\)
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(x_{3}\) | 1 | 0 | 1 | 0 | 0 |
| \(x_{2}\) | -1 | 1 | 0 | 0 | 2 |
| \(Z\) | 1 | 0 | 0 | 0 | \(Z\) |
我们发现basis变了 \(\left\{ x_{1},x_{2} \right\} \rightarrow \{ x_{3},x_{2}\}\)，但是solution没变，Z没变。
\[ x_{1} = 0,\ x_{2} = 2,\ x_{3} = 0,\ x_{4} = 0 \]
原因解析：所选 pivot row 的 RHS 为 \(b_{i^*}=0\)，主元本身为 \(a_{i^*j^*}=1>0\)；因此最小比值为零。
Theorem 3 的 corollary：如果pivot row满足\(b_{i^{*}} > 0\)，那么Z会下降。但是如果\(b_{i^{*}} = 0\)，此时Z不变，这叫做degenerate pivot。虽然associated basic solution 不变，但 basis 变了。
原因：关键在于\(b_{i^{*}} = 0\)。
pivot 后 entering variable 的值是：\(x_{j^{*}} = \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} = 0\)，entering variable = 0。
leaving variable 原本就是：\(x_{i^{*}} = 0\)
所以你做了一个0和0的交换。
Ratio Test 的五种情况
正常情况 — 有多个 eligible rows：计算每一个的ratio，谁最小谁赢。
正常情况 — 只有1个 eligible row：直接作为pivot row。
特殊情况 — ratio test的两个ratios算出来一样：那么两行都可以作为 pivot row。
特殊情况 — 1个 eligible row 的 ratio 是 0：这等价于\(b_{i} = 0\)，因为\(a_{ij^{*}} > 0\)。这说明 pivot 后目标值不严格下降，这是 degeneracy 。
特殊情况 — 根本没有 eligible row：属于NBB，Theorem 2判断。
由于存在零步长，任意选取进入变量和并列离开变量可能导致 cycling（循环）。一种防循环方法是 Bland’s rule：
- 在所有 reduced cost 为负的非基变量中，选择变量下标最小者进入。
- 在达到最小比值的各行中，选择对应基变量下标最小者离开。
在精确运算下，该规则防止重复基并保证单纯形法有限终止。不能仅凭“候选基有限”就断言任意 pivot 规则都会终止。
Lecture 5：Phase 1 的理论与标准方法
5.1 为什么需要人工变量
回顾我们之前学习的Phase 1
Phase 1的目的：找到确定Canonical Form，选择起点basis，开始pivoting得到basic feasible solution。
停止条件：得到basic feasible solution
手工例子通过负 RHS 行中的非零系数尝试换基，并逐轮检查可行性；一般情形使用人工变量辅助问题确定 pivot position。
但是这个方法不够标准化，这套方法本质上是在“手动试图构造一个好 basis”。而现在本节介绍标准 Simplex 方法，通过引入 Artificial Variables，来达到Phase 1的目的 —— 和之前一样，找到一个 good basis，也就是找到一个 associated basic solution feasible 的 basis。
Simplex 方法Phase 1
Phase 1目标：找到一个 good basis，也就是找到一个 associated basic solution feasible 的 basis。
换句话说：我们要为原问题找到一个 BFS，然后才能启动 Phase 2。
现在方法的逻辑：构造一个 auxiliary lpp，让 simplex algorithm 自己帮我们找 good basis。
5.2 Phase 1 的可行性判据
辅助问题总是可行，且 \(w\geq0\)，因此有有限最优值，不可能 NBB。
\[ \text{原问题可行} \quad\Longleftrightarrow\quad w_{\min}=0. \]
证明：若 \(x\) 原本可行，则 \((x,0)\) 辅助可行且 \(w=0\)。反过来，若辅助可行点满足 \(w=0\)，由于人工变量全部非负，必有 \(y_i=0\)，故其原变量部分满足 \(Ax=b,x\geq0\)。
因此：
- 若 \(w_{\min}>0\)，人工变量不可能全部为零，原问题不可行。
- 若 \(w_{\min}=0\)，已找到原问题可行点；若还有人工变量留在基中，先按 Lecture 6 清理，再恢复原目标进入 Phase 2。
只有在已经证明辅助问题达到最优后，才能用正的 \(w\) 宣布原问题不可行。相反，一旦找到 \(w=0\)，由已知下界 \(0\) 即可立即确认辅助目标最优，不必强求当前所有 reduced costs 非负。
5.3 饲料问题的 Phase 1：构造辅助问题
Example：我们用下面这个例子贯穿整个流程
\[ \min Z = 10x_{1} + 4x_{2} \]
subject to
\[ x_{1},x_{2} \geq 0,\ \left\{ \begin{aligned} & 3x_{1} + 2x_{2} \geq 60 \\ & 7x_{1} + 2x_{2} \geq 84 \\ & 3x_{1} + 6x_{2} \geq 72 \end{aligned} \right. \]
准备工作：先把原问题变成 Standard Form并检查Canonical Form。
和之前的方法一样，因为原约束是“\(\geq\)”，所以要引入 surplus variables。我们设\(x_{3},x_{4},x_{5} \geq 0\)。
\[ \left\{ \begin{aligned} & 3x_{1} + 2x_{2} - x_{3} = 60 \\ & 7x_{1} + 2x_{2} - x_{4} = 84 \\ & 3x_{1} + 6x_{2} - x_{5} = 72 \end{aligned} \right. \]
仔细查看这里的情况，写成hyper augmented matrix。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | RHS |
|---|---|---|---|---|---|---|
| \(R_1\) | 3 | 2 | -1 | 0 | 0 | 60 |
| \(R_2\) | 7 | 2 | 0 | -1 | 0 | 84 |
| \(R_3\) | 3 | 6 | 0 | 0 | -1 | 72 |
| \(Z\) | 10 | 4 | 0 | 0 | 0 | \(Z\) |
我们发现这没有在Canonical Form里，因为不存在单位列，这个系统没有直接 reveal 一个 good basis。
Step 0：Preprocessing。我们需要multiply by \(- 1\) any constraint equality whose right hand number is negative
解读：如果某个等式RHS是负数，把整条约束乘以 \(- 1\)。
对于本例，我们不需要preprocess。
Step 1：引入 Artificial Variables
设\(x_{6},x_{7},x_{8} \geq 0\)，把系统改成
\[ (*)\left\{ \begin{aligned} & 3x_{1} + 2x_{2} - x_{3} + x_{6} = 60 \\ & 7x_{1} + 2x_{2} - x_{4} + x_{7} = 84 \\ & 3x_{1} + 6x_{2} - x_{5} + x_{8} = 72 \end{aligned} \right. \]
写出hyper augmented matrix。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | \(x_8\) | RHS |
|---|---|---|---|---|---|---|---|---|---|
| \(R_1\) | 3 | 2 | -1 | 0 | 0 | 1 | 0 | 0 | 60 |
| \(R_2\) | 7 | 2 | 0 | -1 | 0 | 0 | 1 | 0 | 84 |
| \(R_3\) | 3 | 6 | 0 | 0 | -1 | 0 | 0 | 1 | 72 |
| \(Z\) | 10 | 4 | 0 | 0 | 0 | 0 | 0 | 0 | \(Z\) |
我们发现\(x_{6},x_{7},x_{8}\)的列组成了一个单位矩阵，因此The Artificial Variables form a good basis for \((*)\).
初始Basis：\(B = \{ x_{6},x_{7},x_{8}\}\)。
对应的 associated basic solution 是：
\[ x_{1} = x_{2} = x_{3} = x_{4} = x_{5} = 0,x_{6} = 60,x_{7} = 84,x_{8} = 72 \]
这是一个 feasible basic solution。
Step 2：构造 auxiliary LPP
Step 2.1：定义 \(w = x_{6} + x_{7} + x_{8}\)。于是我们可以写出一个auxiliary LPP
\[ \left( l_{aux} \right)\min w = x_{6} + x_{7} + x_{8} \]
subject to
\[ x_{1},x_{2},x_{3},x_{4},x_{5},x_{6},x_{7},x_{8} \geq 0 \]
and
\[ \left\{ \begin{aligned} & 3x_{1} + 2x_{2} - x_{3} + x_{6} = 60 \\ & 7x_{1} + 2x_{2} - x_{4} + x_{7} = 84 \\ & 3x_{1} + 6x_{2} - x_{5} + x_{8} = 72 \end{aligned} \right. \]
Step 2.2：把auxiliary LPP写成Canonical Form。目前objective function还写在basic variables 里，所以
\[ x_{6} = 60 - 3x_{1} - 2x_{2} + x_{3} \]
\[ x_{7} = 84 - 7x_{1} - 2x_{2} + x_{4} \]
\[ x_{8} = 72 - 3x_{1} - 6x_{2} + x_{5} \]
相加得到\(w = 216 - 13x_{1} - 10x_{2} + x_{3} + x_{4} + x_{5}\)，这就是 \(w\) 的 canonical expression。
解读：为什么最小化 \(w\)有用
Crucial Fact：原系统\((l)\)有解，if and only if 新系统\((*)\)有一个解满足
\[ x_{6} = x_{7} = x_{8} = 0 \]
为什么
因为如果原问题有解 \(\left( x_{1},\ldots,x_{5} \right)\)，那么把 \(x_{6} = x_{7} = x_{8} = 0\)加进去，就得到 \((*)\)的一个解。
反过来，如果 \((*)\)有一个解使 \(x_{6} = x_{7} = x_{8} = 0\)，那么去掉这三个 artificial variables，剩下的 \(\left( x_{1},\ldots,x_{5} \right)\)就是原问题 \((l)\)的解。
结论：\((l)\ feasible \Longleftrightarrow (*)\ \text{has a solution with }x_{6} = x_{7} = x_{8} = 0\)
这和 \(w\)的关系是什么：因为\(x_{6},x_{7},x_{8} \geq 0\)，所以
\[ w = x_{6} + x_{7} + x_{8} \geq 0 \]
并且：
\[ w = 0 \Longleftrightarrow x_{6} = x_{7} = x_{8} = 0 \]
Great Conclusions
First Great Conclusion: If \(w_{\min} = 0\) then \((l)\) is feasible; after removing any remaining zero-valued artificial basic variables and redundant rows, Phase 2 can start from a feasible basis.
Second Great Conclusion: If \(w_{\min} > 0\) (since artificial variables cannot all be 0 at any auxiliary feasible point), \((l)\) is infeasible.
5.4 饲料问题的 Phase 1：三次 pivot
Step 3：在 \(\left( l_{aux} \right)\)上应用你已经会的 Phase 2
书写auxiliary LPP的hyper augmented matrix
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | \(x_8\) | RHS |
|---|---|---|---|---|---|---|---|---|---|
| \(R_1\) | 3 | 2 | -1 | 0 | 0 | 1 | 0 | 0 | 60 |
| \(R_2\) | 7 | 2 | 0 | -1 | 0 | 0 | 1 | 0 | 84 |
| \(R_3\) | 3 | 6 | 0 | 0 | -1 | 0 | 0 | 1 | 72 |
| \(w\) | -13 | -10 | 1 | 1 | 1 | 0 | 0 | 0 | \(w-216\) |
检测Theorem 1是否适用：\(c_{1} = - 13 < 0,\ c_{2} = - 10 < 0\)，因此 Theorem 1 不适用。
Quotient Competition 1：这里\(x_{1}\)和\(x_{2}\)都可以作为pivoting column，因此我们可以借助Theorem 3的推论判断哪个会让目标函数降低得更快。
\[ Z_{new} = - z_{0} + c_{j^{*}} \cdot \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} \]
根据该公式，我们分别进行ratio test
如果使用\(x_{1}\)，
\[ \frac{60}{3} = 20,\frac{84}{7} = 12,\frac{72}{3} = 24 \]
最小的是12，因此winning row 是第二行，也就是 \(x_{7}\)-row。因此
\[ w_{\mathrm{new}}=216+(-13)\cdot\frac{84}{7}=60 \]
如果使用\(x_{2}\)，
\[ \frac{60}{2} = 30,\frac{84}{2} = 42,\frac{72}{6} = 12 \]
最小的是12，因此winning row 是第三行，也就是 \(x_{8}\)-row。因此
\[ w_{\mathrm{new}}=216+(-10)\cdot\frac{72}{6}=96 \]
Pivoting结果：最终因为使用\(x_{1}\)可以让目标函数下降得更快，因此使用\(x_{1}\)作为entering variable；\(x_{7}\)是leaving variable。新basis是\(B = \{ x_{6},x_{1},x_{8}\}\)。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | \(x_8\) | RHS |
|---|---|---|---|---|---|---|---|---|---|
| \(R_1\) | 0 | 8/7 | -1 | 3/7 | 0 | 1 | -3/7 | 0 | 24 |
| \(R_2\) | 1 | 2/7 | 0 | -1/7 | 0 | 0 | 1/7 | 0 | 12 |
| \(R_3\) | 0 | 36/7 | 0 | 3/7 | -1 | 0 | -3/7 | 1 | 36 |
| \(w\) | 0 | \(-44/7\) | 1 | \(-6/7\) | 1 | 0 | \(13/7\) | 0 | \(w-60\) |
\[ w - 60 = - \frac{44}{7}x_{2} + x_{3} - \frac{6}{7}x_{4} + x_{5} + \frac{13}{7}x_{7} \]
\[ w = - \frac{44}{7}x_{2} + x_{3} - \frac{6}{7}x_{4} + x_{5} + \frac{13}{7}x_{7} + 60 \]
Quotient Competition 2：同之前方法，此处采用同样的比较步骤，我们这里选\(x_{2}\)列
进行ratio test
\[ \frac{24}{8/7} = 21,\frac{12}{2/7} = 42,\frac{36}{36/7} = 7 \]
最小的是7，因此winning row 是第三行，也就是 \(x_{8}\)-row。
Pivoting结果：\(x_{2}\)是entering variable；\(x_{8}\)是leaving variable。新basis是\(B = \{ x_{6},x_{1},x_{2}\}\)。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | \(x_8\) | RHS |
|---|---|---|---|---|---|---|---|---|---|
| \(R_1\) | 0 | 0 | -1 | 1/3 | 2/9 | 1 | -1/3 | -2/9 | 16 |
| \(R_2\) | 1 | 0 | 0 | -1/6 | 1/18 | 0 | 1/6 | -1/18 | 10 |
| \(R_3\) | 0 | 1 | 0 | 1/12 | -7/36 | 0 | -1/12 | 7/36 | 7 |
| \(w\) | 0 | 0 | 1 | \(-1/3\) | \(-2/9\) | 0 | \(4/3\) | \(11/9\) | \(w-16\) |
\[ w - 16 = x_{3} - \frac{1}{3}x_{4} - \frac{2}{9}x_{5} + \frac{4}{3}x_{7} + \frac{11}{9}x_{8} \]
\[ w = x_{3} - \frac{1}{3}x_{4} - \frac{2}{9}x_{5} + \frac{4}{3}x_{7} + \frac{11}{9}x_{8} + 16 \]
Quotient Competition 3：同之前方法，此处采用同样的比较步骤，我们这里选\(x_{4}\)列
进行ratio test，这里只有2个eligible rows
\[ \frac{16}{1/3} = 48,\frac{7}{1/12} = 84 \]
最小的是48，因此winning row 是第一行，也就是 \(x_{6}\)-row。
Pivoting结果：\(x_{4}\)是entering variable；\(x_{6}\)是leaving variable。新basis是\(B = \{ x_{4},x_{1},x_{2}\}\)。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | \(x_8\) | RHS |
|---|---|---|---|---|---|---|---|---|---|
| \(R_1\) | 0 | 0 | -3 | 1 | 2/3 | 3 | -1 | -2/3 | 48 |
| \(R_2\) | 1 | 0 | -1/2 | 0 | 1/6 | 1/2 | 0 | -1/6 | 18 |
| \(R_3\) | 0 | 1 | 1/4 | 0 | -1/4 | -1/4 | 0 | 1/4 | 3 |
| \(w\) | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | \(w\) |
\[ w = x_{6} + x_{7} + x_{8} \]
求解：根据Theorem 1，\(w_{\min} = 0\)。并且根据First Great Conclusion，如果 \(w_{\min} = 0\)，那么原问题 \((l)\)有一个 good basis。
对应的BFS：\(\left(x_{1},x_{2},x_{3},x_{4},x_{5},x_{6},x_{7},x_{8}\right)=\left(18,\ 3,0,48,0,0,0,0\right)\)
原问题的一个 BFS 是：\((x_{1},x_{2},x_{3},x_{4},x_{5}) = (18,3,0,48,0)\)
5.5 切回原目标：进入 Phase 2
Step 4：Phase 1 结束后，如何切回原问题
4.1 ：读tableau，写出目前的基本方程和目标函数
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | \(x_8\) | RHS |
|---|---|---|---|---|---|---|---|---|---|
| \(R_1\) | 0 | 0 | -3 | 1 | 2/3 | 3 | -1 | -2/3 | 48 |
| \(R_2\) | 1 | 0 | -1/2 | 0 | 1/6 | 1/2 | 0 | -1/6 | 18 |
| \(R_3\) | 0 | 1 | 1/4 | 0 | -1/4 | -1/4 | 0 | 1/4 | 3 |
| \(w\) | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | \(w\) |
\[ \left\{ \begin{array}{r} - 3x_{3} + x_{4} + \frac{2}{3}x_{5} + 3x_{6} - x_{7} - \frac{2}{3}x_{8} = 48 \\ x_{1} - \frac{1}{2}x_{3} + \frac{1}{6}x_{5} + \frac{1}{2}x_{6} - \frac{1}{6}x_{8} = 18 \\ x_{2} + \frac{1}{4}x_{3} - \frac{1}{4}x_{5} - \frac{1}{4}x_{6} + \frac{1}{4}x_{8} = 3 \end{array} \right. \]
subject to
\[ w = x_{6} + x_{7} + x_{8} \]
4.2：把the original objective function \(Z\) 写出由the current non-basic variables only的形式。
之前：\(Z = 10x_{1} + 4x_{2}\)
把之前写出的基本方程里的artificial variables删除
\[ \left\{ \begin{array}{r} - 3x_{3} + x_{4} + \frac{2}{3}x_{5} = 48 \\ x_{1} - \frac{1}{2}x_{3} + \frac{1}{6}x_{5} = 18 \\ x_{2} + \frac{1}{4}x_{3} - \frac{1}{4}x_{5} = 3 \end{array} \right. \]
我们可以得到
\[ \left\{ \begin{array}{r} x_{4} = 48 + 3x_{3} - \frac{2}{3}x_{5} \\ x_{1} = 18 + \frac{1}{2}x_{3} - \frac{1}{6}x_{5} \\ x_{2} = 3 - \frac{1}{4}x_{3} + \frac{1}{4}x_{5} \end{array} \right. \]
代回原目标函数得到
\[ Z = 10\left( 18 + \frac{1}{2}x_{3} - \frac{1}{6}x_{5} \right) + 4\left( 3 - \frac{1}{4}x_{3} + \frac{1}{4}x_{5} \right) \]
化简
\[ Z = 192 + 4x_{3} - \frac{2}{3}x_{5} \]
原问题就是：\(\min Z = 192 + 4x_{3} - \frac{2}{3}x_{5}\) subject to
\[ \left\{ \begin{aligned} & x_{4} = 48 + 3x_{3} - \frac{2}{3}x_{5} \\ & x_{1} = 18 + \frac{1}{2}x_{3} - \frac{1}{6}x_{5} \\ & x_{2} = 3 - \frac{1}{4}x_{3} + \frac{1}{4}x_{5} \end{aligned} \right. \]
and
\[ x_{1},x_{2},x_{3},x_{4},x_{5} \geq 0 \]
过程中的重要细节：
Phase 1 里会不会像 Theorem 2 那样出现无下界？不会，这是因为\(w\)有一个非常重要的性质
\[ w \geq 0 \]
因此 auxiliary lpp 不可能 NBB，\(w\)被 0 下界住了。
Simplex path is path-dependent：有时候你可能可以选择两个entering variable，你选择哪个都可以。pivot 规则可能影响中间路径，虽然最终正确性不变。但是，我们可以通过Theorem 3的推论
\[ Z_{new} = - z_{0} + c_{j^{*}} \cdot \frac{b_{i^{*}}}{a_{i^{*},j^{*}}} \]
寻找更快的pivoting position以提高速度。
5.6 Tie 与退化：第二个完整例子
Degeneracy/Tie
考虑下面这个问题：
\[ \min z = x_{1} + 2x_{2} - x_{4} \]
subject to
\[ x_{j} \geq 0,j = 1,2,3,4 \]
\[ \left\{ \begin{aligned} & x_{1} - x_{2} + 3x_{3} = 1 \\ & x_{2} - 2x_{3} + x_{4} = 1 \\ & 3x_{1} + x_{2} + x_{3} + x_{4} = 7 \end{aligned} \right. \]
准备工作：先把原问题变成 Standard Form并检查Canonical Form。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(R_1\) | 1 | -1 | 3 | 0 | 1 |
| \(R_2\) | 0 | 1 | -2 | 1 | 1 |
| \(R_3\) | 3 | 1 | 1 | 1 | 7 |
| \(Z\) | 1 | 2 | 0 | -1 | \(Z\) |
不是Canonical Form。进入Phase 1。
Phase 1.0：Preprocessing。这里无需preprocessing，因为RHS大于等于0
Phase 1.1：引入 Artificial Variables
\[ \min w = x_{5} + x_{6} + x_{7} \]
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | RHS |
|---|---|---|---|---|---|---|---|---|
| \(R_1\) | 1 | -1 | 3 | 0 | 1 | 0 | 0 | 1 |
| \(R_2\) | 0 | 1 | -2 | 1 | 0 | 1 | 0 | 1 |
| \(R_3\) | 3 | 1 | 1 | 1 | 0 | 0 | 1 | 7 |
| \(w\) | 0 | 0 | 0 | 0 | 1 | 1 | 1 | \(w\) |
Phase 1.2：构造 auxiliary LPP
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | RHS |
|---|---|---|---|---|---|---|---|---|
| \(R_1\) | 1 | -1 | 3 | 0 | 1 | 0 | 0 | 1 |
| \(R_2\) | 0 | 1 | -2 | 1 | 0 | 1 | 0 | 1 |
| \(R_3\) | 3 | 1 | 1 | 1 | 0 | 0 | 1 | 7 |
| \(w\) | -4 | -1 | -2 | -2 | 0 | 0 | 0 | \(w-9\) |
Phase 1.3：在 \(\left( l_{aux} \right)\)上应用 Phase 2
第一次pivoting
选择pivoting position：我们选择 \(x_{1}\)作为entering variable。
如果选择 \(x_{1}\) column：
\[ \left( x_{5},\ x_{1} \right):\frac{1}{1} = 1;\left( x_{7},x_{1} \right) = \frac{7}{3} \]
最小ratio是1，因此 \(x_{5}\) 离开。通过Theorem 3，
\[ w_{\mathrm{new}}=9+(-4)\cdot\frac11=5 \]
如果选择 \(x_{2}\) column：
\[ \left( x_{6},\ x_{2} \right):\frac{1}{1} = 1;\left( x_{7},x_{2} \right) = \frac{7}{1} = 7 \]
最小ratio是1，因此 \(x_{6}\) 离开。通过Theorem 3，
\[ w_{\mathrm{new}}=9+(-1)\cdot\frac11=8 \]
如果选择 \(x_{3}\) column：
\[ \left( x_{5},\ x_{3} \right):\frac{1}{3};\left( x_{7},x_{3} \right) = \frac{7}{1} = 7 \]
最小ratio是1/3，因此 \(x_{5}\) 离开。通过Theorem 3，
\[ w_{\mathrm{new}}=9+(-2)\cdot\frac13=\frac{25}{3} \]
如果选择 \(x_{4}\) column：
\[ \left( x_{6},\ x_{4} \right):\frac{1}{1} = 1;\left( x_{7},x_{4} \right) = \frac{7}{1} = 7 \]
最小ratio是1，因此 \(x_{6}\) 离开。通过Theorem 3，
\[ w_{\mathrm{new}}=9+(-2)\cdot1=7 \]
因此pivoting position是
\[ \left( \text{row }x_{5},\ \text{column }x_{1} \right) \]
做pivoting
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | RHS |
|---|---|---|---|---|---|---|---|---|
| \(R_1\) | 1 | -1 | 3 | 0 | 1 | 0 | 0 | 1 |
| \(R_2\) | 0 | 1 | -2 | 1 | 0 | 1 | 0 | 1 |
| \(R_3\) | 0 | 4 | -8 | 1 | -3 | 0 | 1 | 4 |
| \(w\) | 0 | -5 | 10 | -2 | 4 | 0 | 0 | \(w-5\) |
第二次pivoting
选择pivoting position：我们选择 \(x_{4}\)作为entering variable，这是一条合法的演示路径。若选择 \(x_2\)，最小比值也为 \(1\) 且两行并列，可一步达到 \(w=0\)；tie 本身允许继续，只需按一致规则选择离开行。
\[ \left( x_{6},\ x_{4} \right):\frac{1}{1} = 1;\left( x_{7},x_{4} \right) = \frac{4}{1} = 4 \]
因此pivoting position是
\[ \left( \text{row }x_{6},\ \text{column }x_{4} \right) \]
做pivoting
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | RHS |
|---|---|---|---|---|---|---|---|---|
| \(R_1\) | 1 | -1 | 3 | 0 | 1 | 0 | 0 | 1 |
| \(R_2\) | 0 | 1 | -2 | 1 | 0 | 1 | 0 | 1 |
| \(R_3\) | 0 | 3 | -6 | 0 | -3 | -1 | 1 | 3 |
| \(w\) | 0 | -3 | 6 | 0 | 4 | 2 | 0 | \(w-3\) |
第三次pivoting
选择pivoting position：我们选择 \(x_{2}\)作为entering variable。
\[ \left( x_{4},\ x_{2} \right):\frac{1}{1} = 1;\left( x_{7},x_{2} \right) = \frac{3}{3} = 1 \]
也就是说，\(x_{4}\)-row 和 \(x_{7}\)-row 都可以作为 pivot row。因为我们的 Phase 1 目标是把 artificial variables 从 basis 中全部赶出去，因此我们选 \(x_{7}\)-row 做 pivot。
因此pivoting position是
\[ \left( \text{row }x_{7},\ \text{column }x_{2} \right) \]
做pivoting
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | RHS |
|---|---|---|---|---|---|---|---|---|
| \(R_1\) | 1 | 0 | 1 | 0 | 0 | -1/3 | 1/3 | 2 |
| \(R_2\) | 0 | 0 | 0 | 1 | 1 | 4/3 | -1/3 | 0 |
| \(R_3\) | 0 | 1 | -2 | 0 | -1 | -1/3 | 1/3 | 1 |
| \(w\) | 0 | 0 | 0 | 0 | 1 | 1 | 1 | \(w\) |
Phase 1.4：Phase 1 结束，切回原问题
写出目前的约束
\[ \left\{ \begin{array}{r} x_{1} + x_{3} - \frac{1}{3}x_{6} + \frac{1}{3}x_{7} = 2 \\ x_{4} + x_{5} + \frac{4}{3}x_{6} - \frac{1}{3}x_{7} = 0 \\ x_{2} - 2x_{3} - x_{5} - \frac{1}{3}x_{6} + \frac{1}{3}x_{7} = 1 \end{array} \right. \]
移除Artificial Variables，
\[ \left\{ \begin{array}{r} x_{1} + x_{3} = 2 \\ x_{4} = 0 \\ x_{2} - 2x_{3} = 1 \end{array} \right. \]
\[ \left\{ \begin{array}{r} x_{1} = 2 - x_{3} \\ x_{4} = 0 \\ x_{2} = 1 + 2x_{3} \end{array} \right. \]
写出最初的目标函数
\[ Z = x_{1} + 2x_{2} - x_{4} \]
代入约束
\[ Z = \left( 2 - x_{3} \right) + 2\left( 1 + 2x_{3} \right) = 4 + 3x_{3} \]
写出新的table
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(R_1\) | 1 | 0 | 1 | 0 | 2 |
| \(R_2\) | 0 | 0 | 0 | 1 | 0 |
| \(R_3\) | 0 | 1 | -2 | 0 | 1 |
| \(Z\) | 0 | 0 | 3 | 0 | \(Z-4\) |
根据Theorem 1可知，
\[ z_{\min} = 4 \]
5.7 Phase 1 的两条实用性质
Phase 1的两条重要定理
Theorem 1：Phase 1 的 \(w\)-row 检查定理
内容：对所有非人工变量列，\(w\) 行系数等于当前人工基变量行对应系数的负和。当前 \(w\) 值等于人工基变量行 RHS 之和，因此目标行 RHS 为 \(w\) 减去该和；人工变量列还要包含原始目标系数 \(1\)。
Example
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | RHS |
|---|---|---|---|---|---|---|---|---|
| \(R_1\) | 1 | -1 | 3 | 0 | 1 | 0 | 0 | 1 |
| \(R_2\) | 0 | 1 | -2 | 1 | 0 | 1 | 0 | 1 |
| \(R_3\) | 0 | 3 | -6 | 0 | -3 | -1 | 1 | 3 |
| \(w\) | 0 | -3 | 6 | 0 | 4 | 2 | 0 | \(w-3\) |
这里我们可以看到artificial-variable row（只有\(x_{7}\)）对应的RHS是3，因此当前 \(w_0=3\)，目标行 RHS 为 \(w-3\)，其常数部分为 \(-3\)。
Theorem 2：Artificial variable 离开 basis 后，不需要再回来
内容：An artificial variable that is removed from the basis in Phase 1 need never be returned to the basis.
用法：一旦 artificial variable 离开 basis，就不要再选它的 column 当 pivot column。
Lecture 6：Redundancy 与人工变量清理
6.1 冗余约束不等于人工变量留在基中
回顾Simplex的两个Phases与Redundancy
Recall Phase 1 / Phase 2
Phase 1的目标是找到BFS，我们引入 artificial variables，然后最小化
\[ w=\sum_{i=1}^k y_i\qquad\text{（所有人工变量之和）} \]
我们的核心结论是，如果\(w_{\min} > 0\)，则原问题infeasible；如果\(w_{\min} = 0\)，则原问题feasible。
Phase 2的目标是继续优化寻找最小值。
但是有一个问题：在Phase 1中，即使\(w_{\min} = 0\)，Phase 1 结束时也可能还有 artificial variables 留在 basis 里面，这表示还有值为零的人工基变量需要清理；只有当对应行的所有非人工系数均为零时，才可据此删除冗余行。
Redundancy的标准定义：An equation or some equations in the original system of constraints are linear combinations of the remaining equations in the system.
冗余等式的线性组合关系必须同时包括左侧系数与右端常数。若系数关系相同而常数不匹配，可能得到矛盾等式，系统应判为不可行。
6.2 清理规则
设某个人工基变量 \(y_k\) 仍在基中，且该行 RHS 为零：
- 查看该行的所有非人工列，包括原决策变量、slack 及 surplus 变量。
- 若某个非基、非人工变量列系数非零，可在此处 pivot，将人工变量换出。该系数可以为正或负，不要求目标改进，也不需要做普通 ratio test。
- 若所有非人工列系数均为零，则将人工变量设为零后，此行仅为 \(0=0\)，可删除该冗余行。
- 对剩余人工基变量重复处理。清理完毕后，删除人工列和辅助目标行，重新计算原目标的 reduced costs，再进入 Phase 2。
为什么负主元也可以：pivot row 的 RHS 为 \(0\)，除以任何非零系数后仍为 \(0\)。消去其他行该列系数时，其他 RHS 不变。因此基改变、当前点不变，仍保持可行。当前其他基变量的列在该行系数均为零，所以所选非人工非零列必定是非基列。
6.3 例 1：冗余等式的删除
Example of Redundancy in Simplex
Example：我们考虑如下的线性规划问题
\[ \min z = x_{1} \]
subject to
\[ \left\{ \begin{array}{r} x_{1} + x_{2} = 2 \\ 2x_{1} + 2x_{2} = 4 \\ x_{1},x_{2} \geq 0 \end{array} \right. \]
注意第二条约束其实就是第一条约束的两倍，所以它是 redundant constraint。但是在 simplex 过程中，我们假装不知道这一点，让 Phase 1 自己把它发现出来。
Step 1：加入 artificial variables。原系统没有 obvious good basis，所以我们给两条等式分别加入 artificial variables \(x_{3},x_{4}\)
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(R_1\) | 1 | 1 | 1 | 0 | 2 |
| \(R_2\) | 2 | 2 | 0 | 1 | 4 |
| \(w\) | -3 | -3 | 0 | 0 | \(w-6\) |
这是一个 minimization problem。底行有负数，所以还没有达到 Phase 1 的 minimum。我们选择 \(x_{1}\)进入 basis。
Step 2：Quotient competition。我们看 \(x_{1}\)-column
\[ \frac{2}{1} = 2,\frac{4}{2} = 2 \]
这里出现 tie。我们随便选一个 winning row。为了方便，选第一行，也就是 \(x_{3}\)-row。所以pivoting position是\((x_{1}\ enter,\ x_{3}\ leaves)\)。
Step 3：做 pivot
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(R_1\) | 1 | 1 | 1 | 0 | 2 |
| \(R_2\) | 0 | 0 | -2 | 1 | 0 |
| \(w\) | 0 | 0 | 3 | 0 | \(w\) |
现在Basis是 \(\{ x_{1},x_{4}\}\)，BFS是\(\left(x_{1},x_{2},x_{3},x_{4}\right)=\left(2,0,0,0\right)\)。我们发现这个时候
辅助目标 \(w\) 行的系数没有负数；
\(w_{\min} = 0\)；
artificial variable （\(x_{4}\)）还在 basis；
查看仍在基中的人工变量 \(x_4\) 对应的约束行：在 original-variable 列上均为零，没有可用于换出 \(x_4\) 的非人工主元。
这正是 redundancy section 要处理的情况。
Step 4：删除 redundant row 和 artificial columns。我们这里删除第二行（\(x_{4}\) row），同时删除artificial columns \(x_{3},x_{4}\)。我们得到
| 行 | \(x_1\) | \(x_2\) | RHS |
|---|---|---|---|
| \(x_{1}\) | 1 | 1 | 2 |
现在我们可以进入 Phase 2。
Step 5：进入 Phase 2，放回原 objective function
原来目标函数是 \(\min z = x_{1}\)。
写出约束
\[ x_{1} + x_{2} = 2\ \longrightarrow x_{1} = 2 - x_{2} \]
改写目标函数为 \(\min z = 2 - x_{2}\)。
| 行 | \(x_1\) | \(x_2\) | RHS |
|---|---|---|---|
| \(x_{1}\) | 1 | 1 | 2 |
| \(Z\) | 0 | -1 | \(Z-2\) |
Step 6：继续完成Phase 2
\(x_2\) 进入，比值为 \(2\)，\(x_1\) 离开：
| 行 | \(x_1\) | \(x_2\) | RHS |
|---|---|---|---|
| \(x_2\) | 1 | 1 | 2 |
| \(Z\) | 1 | 0 | \(Z\) |
所以
\[ x^*=(0,2)^T,\qquad Z_{\min}=0. \]
6.4 例 2：人工变量留在基中，但无需删除约束
Example 2 of Redundancy in Simplex (New Technique)
新方法的目标：Phase 1 已经得到 \(w_{\min} = 0\)，说明原问题 feasible；但是 basis 里还残留 artificial variable。这个时候不能直接进入 Phase 2，而要先用一个新 technique 把 artificial variable 从 basis 里换出去。
Example：我们考虑如下的线性规划问题
\[ \min z = x_{1} + 3x_{2} + 2x_{3} + x_{4} \]
subject to
\[ \left\{ \begin{aligned} & - 10x_{1} + 5x_{2} + 5x_{3} + x_{4} = 30, \\ & x_{1} + x_{3} = 1, \\ & 2x_{2} + x_{4} = 16, \\ & x_{1},x_{2},x_{3},x_{4} \geq 0. \end{aligned} \right. \]
Step 1：加入 artificial variables。原系统没有 obvious good basis，所以我们给三条等式分别加入 artificial variables \(x_{5},\ x_{6},\ x_{7}\)
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | RHS |
|---|---|---|---|---|---|---|---|---|
| \(x_{5}\) | -10 | 5 | 5 | 1 | 1 | 0 | 0 | 30 |
| \(x_{6}\) | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 1 |
| \(x_{7}\) | 0 | 2 | 0 | 1 | 0 | 0 | 1 | 16 |
| \(w\) | 9 | -7 | -6 | -2 | 0 | 0 | 0 | \(w-47\) |
Phase 1 是 minimization problem。对于 \(w\)-row，负 coefficient 表示目标下降的候选方向；若可行步长为正，目标 \(w\) 严格下降，若步长为零则保持不变。
Step 2：在 \(\left( l_{aux} \right)\)上应用 Phase 2
Pivoting 1
对比哪个pivoting column最好：
\[ x_{2}\ enter:\frac{30}{5} = 6;\frac{16}{2} = 8\ \longrightarrow ( - 7) \bullet 6 = - 42 \]
\[ x_{3}\ enter:\frac{30}{5} = 6;\frac{1}{1} = 1\ \longrightarrow ( - 6) \bullet 1 = - 6 \]
\[ x_{4}\ enter:\frac{30}{1} = 30;\frac{16}{1} = 16\ \longrightarrow ( - 2) \bullet 16 = - 32 \]
很明显三个选择中，\(x_{2}\) 进入时 \(w\)降低最多。因此我们的pivoting position是
\[ (x_{2}\ enters,\ x_{5}\ leaves) \]
做pivoting
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | RHS |
|---|---|---|---|---|---|---|---|---|
| \(x_{2}\) | -2 | 1 | 1 | 1/5 | 1/5 | 0 | 0 | 6 |
| \(x_{6}\) | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 1 |
| \(x_{7}\) | 4 | 0 | -2 | 3/5 | -2/5 | 0 | 1 | 4 |
| \(w\) | -5 | 0 | 1 | \(-3/5\) | \(7/5\) | 0 | 0 | \(w-5\) |
Pivoting 2
对比哪个pivoting column最好：
\[ x_{1}\ enter:\frac{1}{1} = 1;\frac{4}{4} = 1\ \longrightarrow ( - 5) \bullet 1 = - 5 \]
\[ x_{4}\ enter:\frac{6}{1/5} = 30;\frac{4}{3/5} = \frac{20}{3}\ \longrightarrow \left( - \frac{3}{5} \right) \bullet \frac{20}{3} = - 4 \]
很明显两个选择中，\(x_{1}\) 进入时 \(w\)降低最多。不过这里出现tie，我们随机选择一个pivoting position是
\[ (x_{1}\ enters,\ x_{6}\ leaves) \]
做pivoting
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | RHS |
|---|---|---|---|---|---|---|---|---|
| \(x_{2}\) | 0 | 1 | 3 | 1/5 | 1/5 | 2 | 0 | 8 |
| \(x_{1}\) | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 1 |
| \(x_{7}\) | 0 | 0 | -6 | 3/5 | -2/5 | -4 | 1 | 0 |
| \(w\) | 0 | 0 | 6 | \(-3/5\) | \(7/5\) | 5 | 0 | \(w\) |
这个时候我们获得\(w_{\min} = 0\)，但是还有artificial variable在basis里。由于 \(w\) 是非负人工变量之和，当前 \(w=0\) 已达到全局下界；即使这一基的 \(w\) 行仍有负系数，也可以结束 Phase 1 的优化并进行清理。这个时候basis是
\[ \{ x_{2},x_{1},x_{7}\} \]
我们的BFS是
\[ \left(x_{1},x_{2},x_{3},x_{4},x_{5},x_{6},x_{7}\right)=\left(1,8,0,0,0,0,0\right) \]
现在出现了本节的关键问题：\(x_{7}\) 仍然是 basic variable，而 \(x_{7}\)是 artificial variable。所以我们还不能直接进入 Phase 2。
Step 3：New Technique。我们选择一个新的pivoting position。这一步不是普通 simplex algorithm 的 objective-improving pivot。因为 \(w\)已经等于 \(0\)了，不需要再降低 \(w\)。这一步只是为了把 artificial variable 清理出 basis。选择标准是
我们找到problematic row（也就是 \(w_{\min} = 0\) 后，artificial variable的那一个row；也就是degenerate basic variable对应的row）：在这里是 \(x_{7}\) row。
对于这一行，我们不看artificial variable列，我们只看原列。在原列里面，随机找一个非0的entry做pivoting：在这里可以选择
\[ \left( \text{row }x_{7},\ \text{col }x_{3} \right) = - 6\ /\ \left( \text{row }x_{7},\ \text{col }x_{4} \right) = \frac{3}{5} \]
这两个中任意一个做pivoting position。
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | \(x_5\) | \(x_6\) | \(x_7\) | RHS |
|---|---|---|---|---|---|---|---|---|
| \(x_{2}\) | 0 | 1 | 0 | 1/2 | 0 | 0 | 1/2 | 8 |
| \(x_{1}\) | 1 | 0 | 0 | 1/10 | -1/15 | 1/3 | 1/6 | 1 |
| \(x_{3}\) | 0 | 0 | 1 | -1/10 | 1/15 | 2/3 | -1/6 | 0 |
| \(w\) | 0 | 0 | 0 | 0 | 1 | 1 | 1 | \(w\) |
可以得到新的目标函数后，进入Phase 2。
重点细节：在标准 Phase 1 设置下，这个还留在 basis 里的 artificial variable 一定是 degenerate basic variable。因为Phase 1 的 auxiliary objective 是
\[ w = x_{a_{1}} + x_{a_{2}} + \cdots + x_{a_{k}}, \]
其中所有 artificial variables 都满足 \(x_{a_{i}} \geq 0\)。如果 Phase 1 结束时 \(w_{\min} = 0\)，那么因为每个 artificial variable 都是非负的，所以唯一可能是
\[ x_{a_{1}} = x_{a_{2}} = \cdots = x_{a_{k}} = 0. \]
恢复原目标并完成 Phase 2
由清理后的表：
\[ x_2=8-\frac12x_4,\qquad x_1=1-\frac1{10}x_4,\qquad x_3=\frac1{10}x_4. \]
代入原目标得
\[ Z=\left(1-\frac1{10}x_4\right) +3\left(8-\frac12x_4\right) +2\left(\frac1{10}x_4\right)+x_4 =25-\frac25x_4. \]
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(x_2\) | 0 | 1 | 0 | \(1/2\) | 8 |
| \(x_1\) | 1 | 0 | 0 | \(1/10\) | 1 |
| \(x_3\) | 0 | 0 | 1 | \(-1/10\) | 0 |
| \(Z\) | 0 | 0 | 0 | \(-2/5\) | \(Z-25\) |
\(x_4\) 进入，比值为 \(8/(1/2)=16\) 与 \(1/(1/10)=10\)，第三行不提供上界。因此 \(x_1\) 离开，步长为 \(10\)：
| 行 | \(x_1\) | \(x_2\) | \(x_3\) | \(x_4\) | RHS |
|---|---|---|---|---|---|
| \(x_2\) | -5 | 1 | 0 | 0 | 3 |
| \(x_4\) | 10 | 0 | 0 | 1 | 10 |
| \(x_3\) | 1 | 0 | 1 | 0 | 1 |
| \(Z\) | 4 | 0 | 0 | 0 | \(Z-21\) |
所以 \(Z=21+4x_1\geq21\)，最优解为
\[ x^*=(0,3,1,10)^T,\qquad Z_{\min}=21. \]
代回原约束：
\[ -10(0)+5(3)+5(1)+10=30,\qquad 0+1=1,\qquad2(3)+10=16. \]
目标值为 \(0+3(3)+2(1)+10=21\)，与最终表一致。
6.5 Phase 1 结束时的完整判断
| 已知状态 | 处理方法 |
|---|---|
| 辅助问题已最优，且 \(w_{\min}>0\) | 原问题不可行 |
| 已找到 \(w=0\)，人工变量全部非基 | 删除人工列，恢复原目标 |
| 已找到 \(w=0\)，仍有人工基变量，该行有非人工非零系数 | 用该非零系数做清理 pivot |
| 已找到 \(w=0\)，仍有人工基变量，该行全部非人工系数为零 | 删除该冗余行 |
不能因为人工变量仍在基中就宣布原问题不可行，也不能不检查该行就删除约束。
